КОНДЕНСАТОРИ КОМПЕНСАЦІЙНІ НИЗЬКОЇ НАПРУГИ

Офіційний представник заводу-виробника ZEZ SILKO ( Чеська Республіка )
Застосування, конструкція :
Конденсатори призначені для індивідуальної, групової чи центральної компенсації реактивної потужності в мережах низької напруги. Конденсатори випускаються системою МКП, яку складає металізована поліпропіленова плівка з дуже низькими діелектричними втратами. Діелектрична система саморегенувальна, в сухому виконанні. Власні ємнісні елементи залиті в міцній компактній масі органічного (рослинного) походження, яка є нетоксичною та екологічно нешкідливою. Корпус конденсатора захищений від розриву надлишковим роз’єднувачем, який забезпечує безпечне відключення конденсатора від кола при короткому замиканні і при закінченні строку служби. Конденсатори оснащені трьома розрядними резисторами, мають високу надійність та довголіття.
Технічні дані:
Номінальна напруга: 400, 440, 525‚ 660, 690 В (та замовл.).
- Номінальна частота:50 Гц чи 60 Гц.
Перевантаження: макс. напруга 1,1 х U, макс. струм 5 х Іn.
- Категорія температури: МКР -40/ +60 С.
Рівень ізоляції: 3 кВ.
- Разрядні резистори: розряд на 75 В макс. до 3 хвилин.
- Потужність втрат діелектрика: 0,2 Вт/ кВАр.
- Повна потужність втрат: 0,4 Вт/ кВАр.

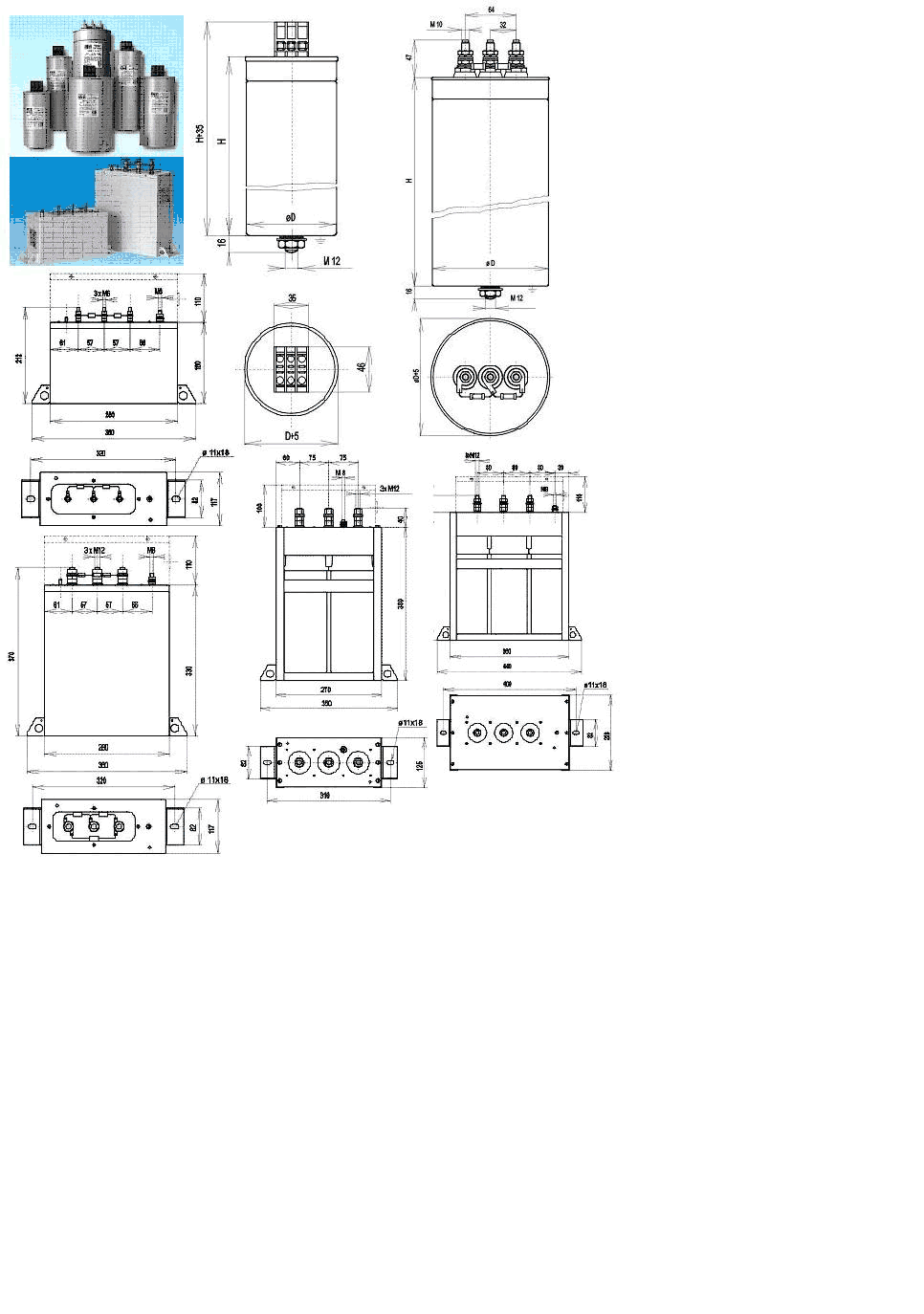

- Виконання: для внутрішнього встановлення, однофазні та трифазні, та за індивідуальними замовленнями.
Ступінь захисту: циліндричні корпуси ІР20, прямокутні - ІР00, по замовленню, відповідно ІР54,ІР42.
- Стандарти: ІEС 831 - 1/96, 2/95, EN 60831 - 1,2/93
rated voltage 400 V, 50 Hz, 3 phase
Type |
PDF |
Connection |
Voltage
UN [V] |
Power
QN [kvar] |
Capacitance
CN [µF] |
Current
IN [A] |

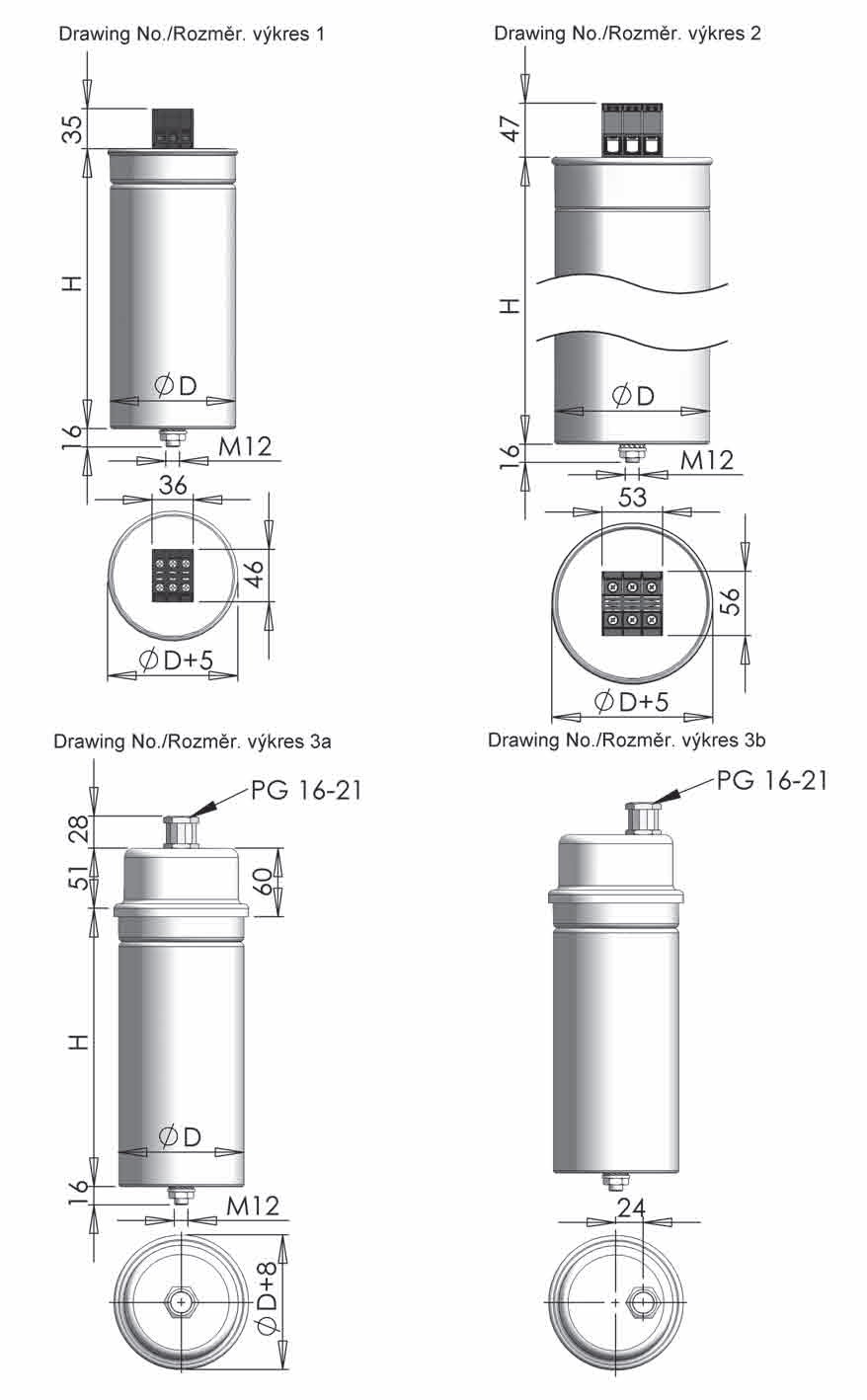

Dimensions
[mm] |
Weight
[kg] |
Design |
CSADG-0,4/5-HD |
- |
3-phase, delta |
400 |
5 |
3x33,2 |
7,2 |
85x175 |
0,9 |
MKP, dry-N2 |
CSADG-0,4/6,25-HD |
- |
3-phase, delta |
400 |
6,25 |
3x41,4 |
9,0 |
85x175 |
1,0 |
MKP, dry-N2 |
CSADG-0,4/7,5-HD |
- |
3-phase, delta |
400 |
7,5 |
3x49,7 |
10,8 |
85x245 |
1,0 |
MKP, dry-N2 |
CSADG-0,4/10-HD |
- |
3-phase, delta |
400 |
10 |
3x66,3 |
14,4 |
85x245 |
1,2 |
MKP, dry-N2 |
CSADG-0,4/12,5-HD |
- |
3-phase, delta |
400 |
12,5 |
3x82,9 |
18,0 |
85x245 |
1,4 |
MKP, dry-N2 |
CSADG-0,4/15-HD |
- |
3-phase, delta |
400 |
12,5 |
3x99,5 |
21,7 |
100x245 |
1,7 |
MKP, dry-N2 |
CSADG-0,4/20-HD |
- |
3-phase, delta |
400 |
20 |
3x133 |
28,9 |
100x245 |
1,9 |
MKP, dry-N2 |
CSADG-0,4/25-HD |
- |
3-phase, delta |
400 |
25 |
3x166 |
36,1 |
116x245 |
2,2 |
MKP, dry-N2 |
CSADG-0,4/30-HD |
- |
3-phase, delta |
400 |
30 |
3x199 |
43,3 |
136x220 |
2,9 |
MKP, dry-N2 |
CSADG-0,4/40-HD |
- |
3-phase, delta |
400 |
40 |
3x265 |
57,8 |
136x261 |
3,8 |
MKP, dry-N2 |
CSADG-0,4/50-HD |
- |
3-phase, delta |
400 |
50 |
3x332 |
72,2 |
136x355 |
5,5 |
MKP, resin-PUR |
rated voltage 440 V, 50 Hz, 3 phase
Type |
PDF |
Connection |
Voltage
UN [V] |
Power
QN [kvar] |
Capacitance
CN [µF] |
Current
IN [A] |
Dimensions
[mm] |
Weight
[kg] |
Design |
CSADG-0,44/2,5-HD |
- |
3-phase, delta |
440 |
2,5 |
3x13,7 |
3,3 |
85x175 |
0,6 |
MKP, dry-N2 |
CSADG-0,44/5-HD |
- |
3-phase, delta |
440 |
5 |
3x27,4 |
6,6 |
85x175 |
0,7 |
MKP, dry-N2 |
CSADG-0,44/6,25-HD |
- |
3-phase, delta |
440 |
6,25 |
3x34,3 |
8,2 |
85x175 |
0,8 |
MKP, dry-N2 |
CSADG-0,44/7,5-HD |
- |
3-phase, delta |
440 |
7,5 |
3x41,1 |
9,9 |
85x175 |
0,9 |
MKP, dry-N2 |
CSADG-0,44/10-HD |
- |
3-phase, delta |
440 |
10 |
3x54,8 |
13,1 |
85x245 |
1,1 |
MKP, dry-N2 |
CSADG-0,44/12,5-HD |
- |
3-phase, delta |
440 |
12,5 |
3x68,5 |
16,4 |
85x245 |
1,2 |
MKP, dry-N2 |
CSADG-0,44/15-HD |
- |
3-phase, delta |
440 |
15 |
3x82,2 |
19,7 |
85x245 |
1,4 |
MKP, dry-N2 |
CSADG-0,44/20-HD |
- |
3-phase, delta |
440 |
20 |
3x110 |
26,2 |
100x245 |
1,8 |
MKP, dry-N2 |
CSADG-0,44/25-HD |
- |
3-phase, delta |
440 |
25 |
3x137 |
32,8 |
100x245 |
1,9 |
MKP, dry-N2 |
CSADG-0,44/28,1-HD |
- |
3-phase, delta |
440 |
28,1 |
3x154 |
36,8 |
116x245 |
2,1 |
MKP, dry-N2 |
CSADG-0,44/30-HD |
- |
3-phase, delta |
440 |
30 |
3x164 |
39,4 |
116x245 |
2,2 |
MKP, dry-N2 |
CSADG-0,44/33,3-HD |
- |
3-phase, delta |
440 |
33,3 |
3x183 |
43,7 |
136x261 |
3,8 |
MKP, dry-N2 |
CSADG-0,44/37,5-HD |
- |
3-phase, delta |
440 |
37,5 |
3x206 |
49,2 |
136x261 |
3,9 |
MKP, dry-N2 |
CSADG-0,44/40-HD |
- |
3-phase, delta |
440 |
40 |
3x219 |
52,5 |
136x261 |
4,0 |
MKP, dry-N2 |
CSADG-0,44/50-HD |
- |
3-phase, delta |
440 |
50 |
3x274 |
65,6 |
136x355 |
5,0 |
MKP, resin-PUR |
rated voltage 525 V, 50 Hz, 3 phase
Type |
PDF |
Connection |
Voltage
UN [V] |
Power
QN [kvar] |
Capacitance
CN [µF] |
Current
IN [A] |
Dimensions
[mm] |
Weight
[kg] |
Design |
CSADG-0,525/5-HD |
- |
3-phase, delta |
525 |
5 |
3x19,2 |
5,5 |
85x175 |
0,8 |
MKP, dry-N2 |
CSADG-0,525/10-HD |
- |
3-phase, delta |
525 |
10 |
3x38,5 |
11,0 |
85x245 |
1,0 |
MKP, dry-N2 |
CSADG-0,525/12,5-HD |
- |
3-phase, delta |
525 |
12,5 |
3x48,1 |
13,7 |
85x245 |
1,1 |
MKP, dry-N2 |
CSADG-0,525/15-HD |
- |
3-phase, delta |
525 |
15 |
3x57,7 |
16,5 |
85x245 |
1,3 |
MKP, dry-N2 |
CSADG-0,525/20-HD |
- |
3-phase, delta |
525 |
20 |
3x77,0 |
22,0 |
100x245 |
1,9 |
MKP, dry-N2 |
CSADG-0,525/25-HD |
- |
3-phase, delta |
525 |
25 |
3x96,2 |
27,5 |
116x245 |
2,1 |
MKP, dry-N2 |
CSADG-0,525/30-HD |
- |
3-phase, delta |
525 |
30 |
3x116 |
33,0 |
116x245 |
2,3 |
MKP, dry-N2 |
CSADG-0,525/33,3-HD |
- |
3-phase, delta |
525 |
33,3 |
3x128 |
36,6 |
136x261 |
3,5 |
MKP, dry-N2 |
CSADG-0,525/37,5-HD |
- |
3-phase, delta |
525 |
37,5 |
3x144 |
41,2 |
136x261 |
3,6 |
MKP, dry-N2 |
CSADG-0,525/40-HD |
- |
3-phase, delta |
525 |
40 |
3x154 |
44,0 |
136x261 |
3,7 |
MKP, dry-N2 |
CSADG-0,525/50-HD |
- |
3-phase, delta |
525 |
50 |
3x193 |
55,0 |
136x355 |
5,5 |
MKP, resin-PUR |
ПЕРЕГЛЯНУТИ КАТАЛОГ
ПРАВИЛА ЗАСТОСУВАННЯ / ВИБОРУ КОНДЕНСАТОРІВ НИЗЬКОЇ НАПРУГИ
RULES OF APPLICATION / CHOICE OF LOW VOLTAGE CAPACITORS
1.
Відстань між конденсаторами в установці
чи збірці має бути не меншою 20 мм.
2.
Конденсатори низької напруги мають бути
захищеними зовнішніми запобіжниками відповідного типономіналу з характеристикою gG.
3.
Номінальна напруга запобіжника має
бути наступною вищою напругою порівняно з номінальною напругою мережі.
4.
Номінальний струм запобіжника має
перевищувати максимальний струм конденсатора в 1,6 разів.
5.
Конденсатори поділяються на три наступні
серії за призначенням в мережах з вищими гармонічними (ВГ) складовими
напруги, а саме:
Табл.1
СЕРІЯ
|
Призначення
|
Коеф. несинусоїд
THD U
|
Очікувано
довговічність
|
Темп. категорія
|
N
(Normal)
|
Для «нормальних», тобто стандартних режимів роботи
|
≤ 2%
|
>130000
годин
|
-40⁰/D
|
HD
(Heavy Duty)
|
Для застосування у «важких режимах» роботи (зокрема
з пыдвищеним вмысном ВГ)
|
≤ 3%
|
>150000
годин
|
-40⁰/D (60⁰ C)
|
UHD
(Ultra
Heavy Duty)
|
Для застосування у
надважких режимах (зокрема з високим вмыстом ВГ)
|
≤ 4%
|
>180000
годин
|
-40⁰/D (60⁰ C)
|
6.
Максимально допустиме перевантаження за
напругою:
Табл. 2
ПЕРЕНАПРУГА (діюче значення)
|
Максимальний час дії
|
1,1 х Uном
|
8 годин на день
|
1,15 х Uном
|
30 хвилин на день
|
1,2 х Uном
|
5 хвилин на день
|
1,3 х Uном
|
1 хвилину на день
|
7.
Температурна категорія:
Табл. 3
Темпер.
категорія
|
ТЕМПЕРАТУРА ДОВКІЛЛЯ
|
Максимальна
|
Макс. середнє значення за 24 години
|
Макс. середнє значення за 1 рік
|
С
|
50⁰ C
|
40⁰ C
|
30⁰ C
|
D
|
55⁰ C
|
45⁰ C
|
35⁰ C
|
D(60⁰ C)
|
60⁰ C
|
45⁰ C
|
35⁰ C
|
8.
Конденсатори мають бути захищені від
перевантажень за струмом і напругою за допомогою зовнішніх релейних елементів,
давачів чи сучасними регуляторами з
відповідними опціями, зокрема з функцією СНL (Capacitor Harmonic Load factor –
коефіцієнт гармонічного навантаження конденсатора), наприклад регуляторами типу NOVAR.
9.
У випадку застосування конденсаторів в умовах коефіцієнтів несинусоїдности, вищих за наведені у табл. 1, слід застосовувати
послідовно увімкнені антирезонансні (детюнінгові) дроселі, а в гірших умовах –
застосовувати конденсатори з реакторами (тюнінговими) у складі пасивних
фільтрів. При виборі, слід враховувати саме найгірший з показників коефіцієнта
несинусоїності напруги чи струму в мережі.
|
 |
