ПОЯС РОГОВСЬКОГО гнучкий MFC150 Ø8 mm

*- Синоніми: перетворювач, котушка

• Придатний для вимірювання струмів від мА до сотень кА

• Висока лінійність

• Широкий динамічний діапазон

• Велика корисність своїми великими розмірами та/чи за умов незручних форм провідника чи у місцях з обмеженим доступом

• Відсутність небезпеки від розірваного вторинного кола

• Стійкість до пошкоджуваності великими перевантаженнями

• Відсутність пов`язаності з електричною мережею,  відсутність споживання електроенергії від неї

• Завдяки невеликій вазі його можна змінити на вимірюваному провіднику

• Повна захищеність/екранованість • Сертифікат UL, визнаний компонент марки UL 61010-1 (UL- Underwriters' Laboratories)

ПЕРЕВАГИ

• Поставлені пояси вже калібровані

• Дуже тонкий пояс/котушка діаметром: до 8 мм

• Байонетний роз'єм, що зокрема передбачає можливість регулювання калібрування

• Однорідність вимірювання в будь-якому положенні провідника всередині пояса/котушки

• Добірний ступінь відхилення від струму зовнішнього провідника.

ЗАГАЛЬНИЙ ОПИС

MFC150 - гнучкий перетворювач струму на основі принципу Роговського, зокрема підходить для вимірювання у поєднанні з портативними пристроями. Пояси MFC150 випускаються в різних розмірах і можуть поставлятися за дизайном/вимогою замовника, тому їх можна використовувати у всіх тих варіантах застосування, де традиційні перетворювачі не вміщуються через їхній розмір та/чи вагу. Завдяки своїм особливостям, гнучкий пояс Роговського є надзвичайно зручним рішенням для вимірювання струму і може бути використаним у ряді випадків, коли традиційний перетворювач струму не є адекватним рішенням. Пояс MFC150 оснащено екраном від впливу зовнішніх магнетних полів, тому він забезпечує стабільне вимірювання від малих струмів до сотень кА. Пояси Роговського повинні бути підімкнені до електронного інтегратора для компенсації фазового зсуву на 90 ° та вирівнювання частоти. Портативні та панельні лічильники ALGODUE можуть взаємодіяти з поясами Роговського безпосередньо без необхідності зовнішніх інтеграторів. Це є перевагою, оскільки немає зовнішніх корпусів/пристроїв або джерел живлення з наступною простотою використання. Особливості поясів Роговського в поєднанні з надзвичайно гнучким вхідним програмуванням портативних лічильників ALGODUE дозволяють проводити вимірювання за будь-яких варіантів застосування.

СИЛЬНІ СТОРОНИ/ ПЕРЕВАГИ

• Завдяки своїй структурі, гнучкі пояси Роговського дозволяють охоплювати великі та важкодоступні провідники або згруповані кабелі без жодних небезпек.

• Вихід пояса дає сигнал низької напруги, тому немає небезпеки з боку вторинного кола (з розірваним контуром). Це робить перетворювачі Роговського надзвичайно придатними для тимчасових вимірювань, наприклад у поєднанні з портативними аналізаторами.

• На відміну від традиційного трансформатора струму з магнетним осердям, пояс Роговського є не пов'язаним перетворювачем. Оскільки він не має твердого/магнетного осердя, він не споживає електроенергію з основного електричного кола, що проводить вимірюваний струм.

• Відсутність магнетного осердя забезпечує широку частотну характеристику. Це робить MFC150 особливо придатним для вимірювання вмісту гармонічних складових та перехідних процесів.

ЗАСТОСУВАННЯ

Вимірювальні прилади, лабораторні прилади

• Системи контролю та керування електроенергією

• Вимірювання пульсацій постійного струму

• Моніторинг гармонічних складових та перехідних процесів

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Перетворювач

Довжина пояса/котушки: від 25 до 300 мм

Діаметр пояса/котушки: 8,3 ± 0,2 мм

Кріплення: байонетний фіксатор/тримач

Вага: від 150 до 500 г

Матеріал: термопластичний UL94-V0

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Вихідний рівень (RMS/діюче значення): 100 мВ / 1 кА за частоти 50 Гц

Опір пояса/котушки: від 70 до 900 Ом

Похибка позиціонування: краще ніж ± 1% від зчитування (з кабелем діаметром 15 мм)

Діапазон частот: від 40 Гц до 20 кГц

Робоча напруга: 1000 В (RMS) CAT III 600 В (RMS) CAT IV ступінь забруднення 2

Випробувальна напруга: 7400 В (RMS) / 1 хв

ВИПРОБУВАЛЬНА/ТЕСТОВА НАПРУГА

Тип: екранований 2 х 0,15 мм - Ø5 мм

Довжина: 3, 5, 7, 10 або 15 м

ЕКОЛОГІЧНІ УМОВИ

Робоча температура: від -30 ° C до + 80 ° C

Температура зберігання: від -40 ° C до + 80 ° C

Ступінь захисту: IP67

ВІДПОВІДНІСТЬ СТАНДАРТАМ

Безпека: EN61010-1, EN61010-031, EN61010-2-031, EN61010-2-032

ВАРІАНТИ, ДОСТУПНІ ЛИШЕ НА ЗАПИТ (ПРЕДМЕТ ДО MOQ)

Марка компонента UL, визнана складовою UL 61010-1

Різне вихідне значення: 40 мВ / 1кА для частоти 50 Гц або 85 мВ / 1 кА для частоти 50 Гц

Інша довжина пояса, ніж зазначена вище, до 300 см

Довжина кабелю, що відрізняється від стандартної (3м): 5, 7, 10, 15 м

Калібровано для пристрою замовника (значення вхідного імпедансу/опору пристрою, що обирається/визначається)

З'єднувач FRB

Різний колір пояса

Має позначатися разом із вибраним кодом замовлення із вищенаведеним переліком.

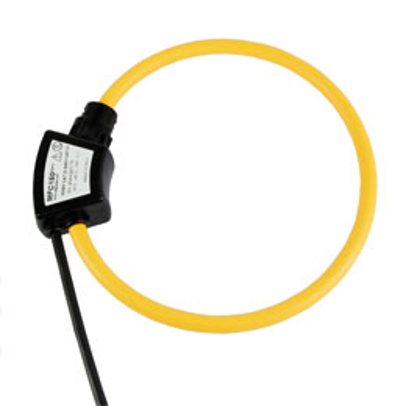

ПОЯС* РОГОВСЬКОГО гнучкий  MFC150-UI UL 2808 Ø8 mm

*- Синоніми: перетворювач, котушка

Переваги

• Придатний для вимірювання струмів від мА до сотень кА

• Висока лінійність

• Широкий динамічний діапазон

• Велика корисність своїми великими розмірами або за умов незручних форм провідника чи у місцях з обмеженим доступом

• Немає небезпеки від розірваного вторинного кола (з розірваним контуром)

• Не пошкоджується великими перевантаженнями

• Відсутність пов`язаності з електричною мережею,  відсутність споживання електроенергії від неї

• Завдяки невеликій вазі його можна змінити на вимірюваному провіднику

• Повністю екранований

• Сертифіковано UL 2808

Специфікації (Технічні дані)

Пояс/котушка

Довжина пояса/котушки: 30 ... 300 мм

Діаметр пояса/котушки: 9,6 ... 95,6 мм

Діаметр шнура: 8,3 ± 0,2 мм

Матеріал шнура: поліфенілен та термопластичні еластомери

Кріплення: байонетний фіксатор/тримач

150 ... 500 г

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Вихідний рівень (RMS/діюче значення): 100 мВ / кА @ 50 Гц 120 мВ / кА @ 60 Гц

Максимальний вимірюваний струм: 2 кА частотою 50/60 Гц з довжиною котушки 30 ... 42 см

5 кА частотою 50/60 Гц з довжиною котушки 43 ... 300 см

Опір котушки: 70 ... 900 Ом

Похибка позиціонування: краще за ± 1% від зчитування (з кабелем діаметром 15 мм)

Частота: 40 Гц ... 5 кГц

Категорія перенапруг: 600 В RMS CAT IV,

Ступінь забруднення: 2,

Контрольоване середовище Випробувальна напруга ізоляції: 7400 В RMS / 1 хв

КАБЕЛЬ ПРИЄДНАННЯ

Тип: 3 x AWG18 (0,85 мм2) екранований, подвійний утеплений - Ø6,8 мм

Довжина: 3, 5, 7, 10 або 15 м

 ЕКОЛОГІЧНІ УМОВИ

Ступінь захисту: IP65

Висота: до 2000 м над рівнем моря

Робоча температура: -40 ° C ... + 75 ° C для котушки з максимальним вимірювальним 2 кА

 -40 ° C ... + 60 ° C для котушки з максимальним вимірювальним струмом 5 кА

Температура зберігання: від -40 ° C до + 90 ° C

Відносна толерантність до вологості: 0 ... 95%

Встановлення та використання: Кероване середовище, в приміщенні

ВІДПОВІДНІСТЬ ДО СТАНДАРТІВ

Стандарти IEC, UL: IEC 61010-1, IEC 61010-2-032, UL 61010-1, UL 2808

  ВАРІАНТИ, ДОСТУПНІ ЛИШЕ НА ЗАПИТ (ПРЕДМЕТ ДО MOQ)

Інша довжина пояса, ніж зазначена вище, до 300см

Довжина кабелю відрізняється від стандартної (3м): 5, 7, 10, 15м

Калібровано для пристрою замовника (значення вхідного опору пристрою, що задається)

Різний колір котушки

Показується разом із вибраним кодом замовлення зі списку вище.

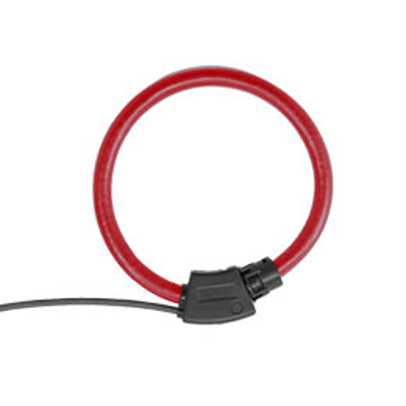

ПОЯС* РОГОВСЬКОГО гнучкий  MFC190 Ø12 mm

*- Синоніми: перетворювач, котушка

Переваги

• Висока чутливість

• Придатний для вимірювання струмів від мА до сотень кА

• Високе вихідне значення

• Висока лінійність • Широкий динамічний діапазон

• Велика корисність своїми великими розмірами або за умов незручних форм провідника чи у місцях з обмеженим доступом

• Немає небезпеки від розірваного вторинного кола (розірваного контура)

• Не пошкоджується великими перевантаженнями

• Відсутність пов`язаності з електричною мережею,  відсутність споживання електроенергії від неї

• Завдяки невеликій вазі його можна змінити на вимірюваному провіднику

• Повністю екранований

• Сертифікат UL, визнаний компонентною маркою UL 61010-1

Специфікації (Технічні дані)

ПЕРЕТВОРЮВАЧ/ДАВАЧ

Довжина пояса/котушки: від 30 до 300 мм

Діаметр пояса/котушки: 12,4 ± 0,2 мм

Кріплення:  байонетний фіксатор/тримач

Матеріал: термопластичний UL94-V0

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Вихідний рівень (RMS/діюче значення): 333 мВ / 1 кА при 50 Гц

Опір пояса/котушки: від 300 до 2000 Ом

Похибка позиціонування: краще, ніж ± 1% від зчитування

Робоча напруга: 1000 В RMS CAT III 600 В RMS CAT IV ступінь забруднення 2

Випробувальна напруга: 7400 В RMS  / 1 хв

КАБЕЛЬ Тип: 2 х 0,15 мм екранований - Ø5 мм

Довжина: 3, 5, 7, 10 або 15 м

ЕКОЛОГІЧНІ УМОВИ

Робоча температура: від -30 ° C до + 80 ° C

Температура зберігання: від -40 ° C до + 80 ° C

Ступінь захисту: IP67

ВІДПОВІДНІСТЬ СТАНДАРТАМ

Безпека: EN61010-1, EN61010-031, EN61010-2-031, EN61010-2-032

ВАРІАНТИ, ДОСТУПНІ ЛИШЕ НА ЗАПИТ (ПРЕДМЕТ ДО MOQ)

Марка компонента UL, визнана складовою UL 61010-1

Різне вихідне значення: 40 мВ / 1кА для частоти 50 Гц або 85 мВ / 1 кА для частоти 50 Гц

Інша довжина пояса, ніж зазначена вище, до 300 см

Довжина кабелю, що відрізняється від стандартної (3м): 5, 7, 10, 15 м

Калібровано для пристрою замовника (значення вхідного імпедансу/опору пристрою, що обирається/визначається)

З'єднувач FRB

Різний колір пояса

Має позначатися разом із вибраним кодом замовлення із вищенаведеним переліком.
