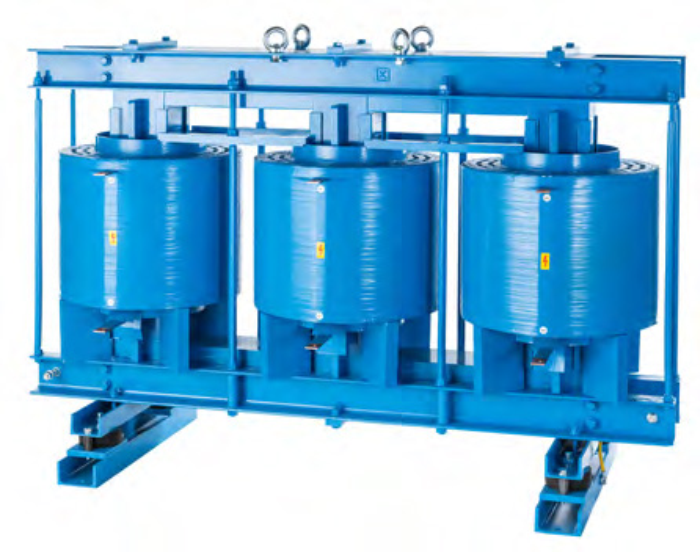

Детюнінгові реактори середної напруги

Призначені для застосування в конденсаторних установках для запобігання резонансним і квазірезонансним режимам на частотах вищих гармонік.

Реактори мають високу лінійність, низькі втрати та мінімальний шум. Індуктивність  має допустиме відхилення – 1 / + 3 %.

Стандартна конструкція призначена для детюнінгових (розлаштованих) конденсаторних установок для конденсаторів на 7,2 кВ (мережа 6 кВ) і 12 кВ (мережа 10 кВ), 50 Гц і налаштована на резонансну частоту 189 Гц. Реактори намотані на осерді з класом ізоляції «В».

Стандартна конструкція призначена для високовольтних батарей конденсаторів як захист від дуже високих пікових струмів під час комутації (пусковий струм). Максимальна номінальна напруга 40 кВ, максимальний номінальний струм 250 А. Стандартна номінальна напруга 7,2 і 12 кВ. Клас ізоляції «F».

Інші характеристики (напруга, потужність, частота) доступні за запитом.

      Функціональне призначення:

• Обмеження пускового струму при комутації конденсаторів.

• Обмеження резонансу та захист батарей конденсаторів від перевантаження, що виникає через вищі гармоніки.

• Налаштування силових резонансних кіл на вищі гармонічні частоти.

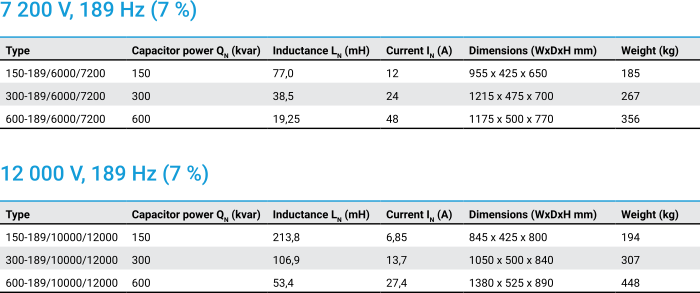

Технічні характеристики:

Джерело:

https://www.zez-silko.com/data/uploadHTML/files/download-catalogues/ZEZSILKO-KATALOG-PFC.pdf
