Конденсатори
середньої частоти
для печей і установок індукційного нагрівання ZEZ SILKO
Використання та конструкція
Конденсатори СЧ, виробництва ZEZ SILKO (Чеська Республіка), призначені для компенсації реактивної
потужності/поліпшення коефіцієнта потужності індукційних печей і установок, а
також для налаштування електричних кіл спеціальних установок.
Використовуються:
·
в електричних мережах та джерелах електроживлення з керуванням змінною
напругою до 3 кВ, з частотою від 40 до 200 кГц;
- для підвищення
коефіцієнта потужності для індуктивного нагрівання , а також для зміни
характеристик напруги чи частоти в LC - контурах.
Конденсатори СЧ (з номінальною частотою вище 50 Гц) , наприклад 500 … 10 000 Гц, зазвичай застосовуються
водоохолоджуваними (WF). Конструкція
діелектрика активної частини характеризується дуже низькими втратами.
Конденсатори просочені синтетичною рідиною, безпечною для здоров’я та довкілля
. Кожний активний елемент (навитка) має внутрішній топкѝй (плавкий) запобіжник. Конденсатори
призначені тільки для внутрішнього монтажу в шафах та обладнанні.

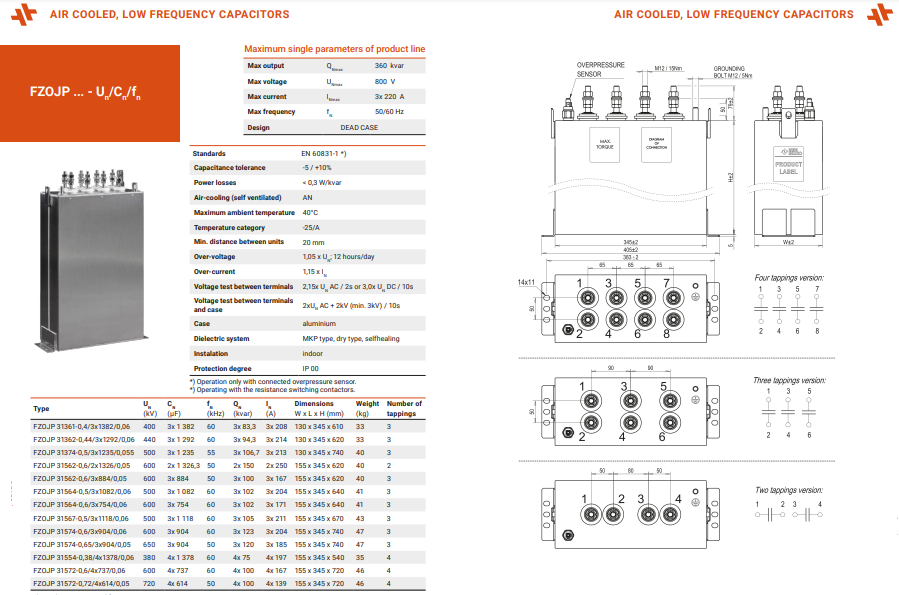

Для номінальної частоти
50 Гц зазвичай застосовуються конденсатори,
охолоджувані повітрям наступними способами: примусовим (AF) і природнім (AN).

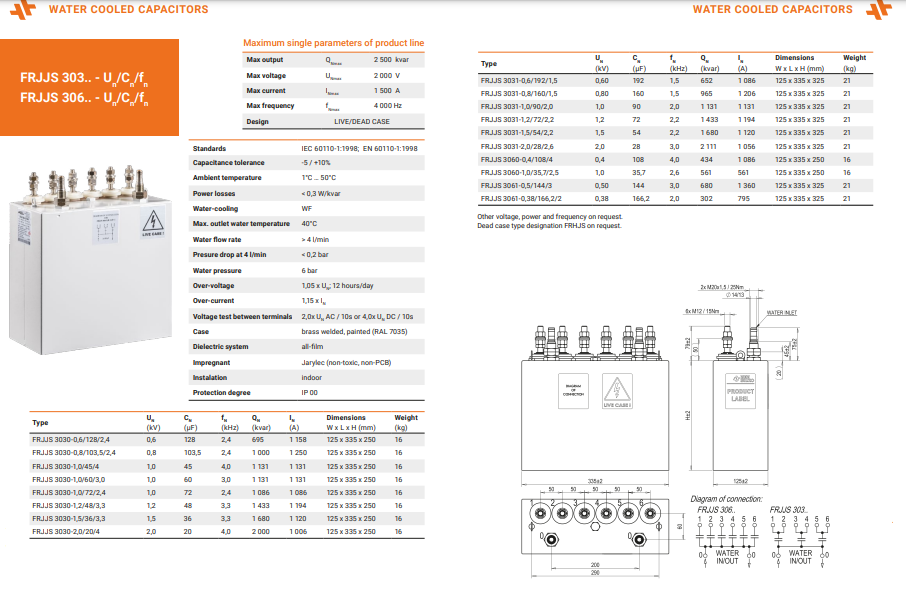

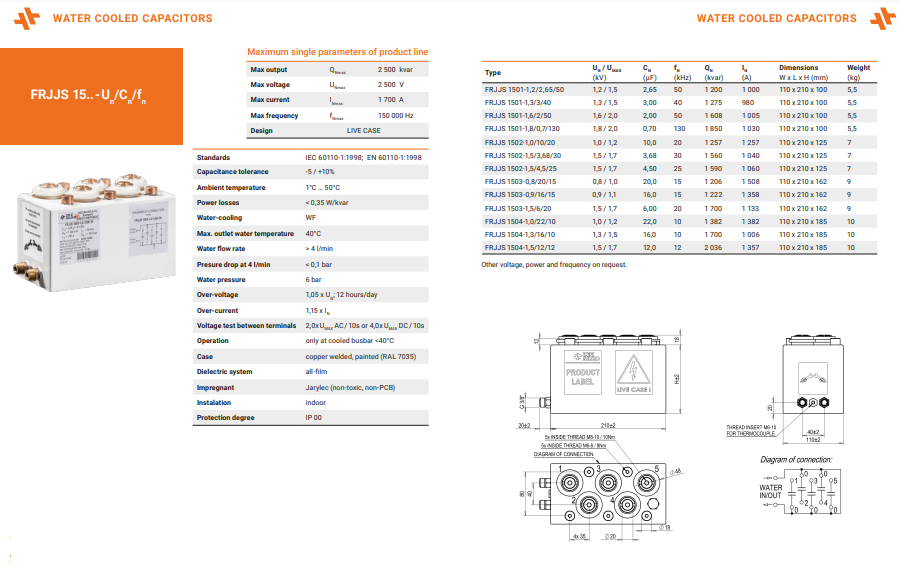

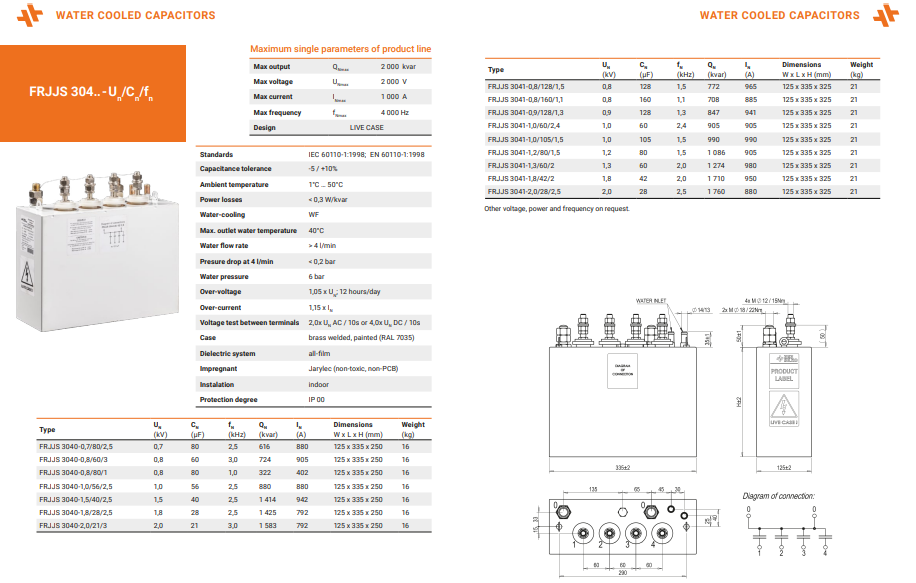

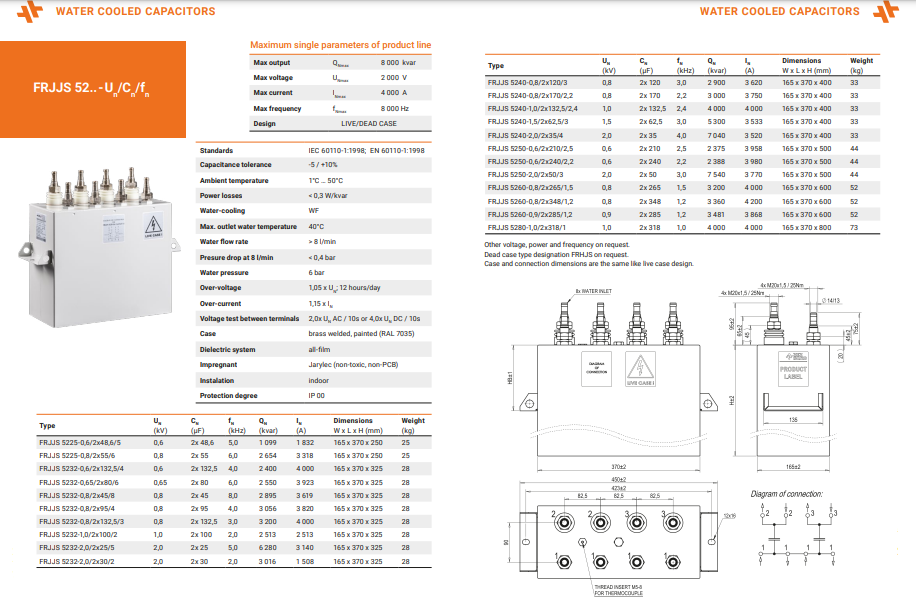

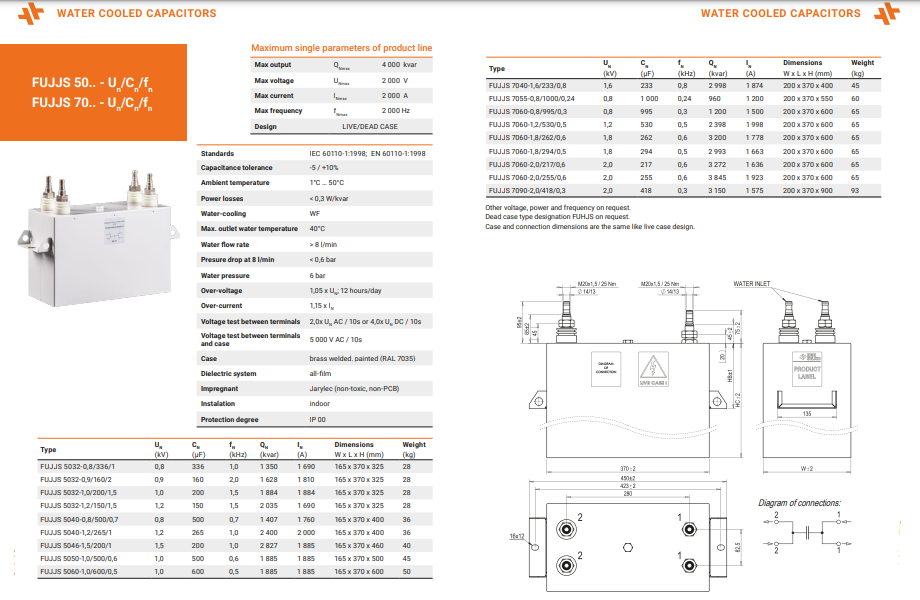

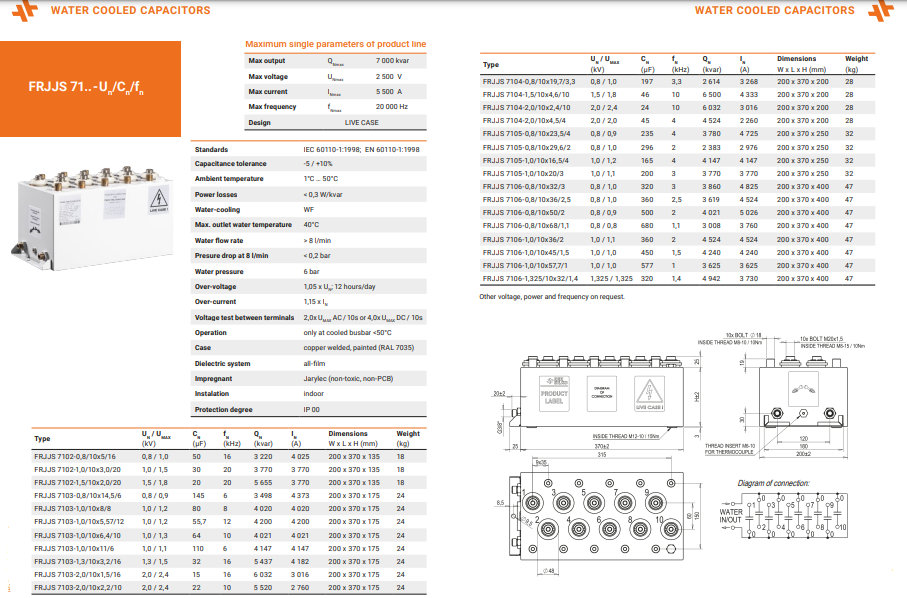

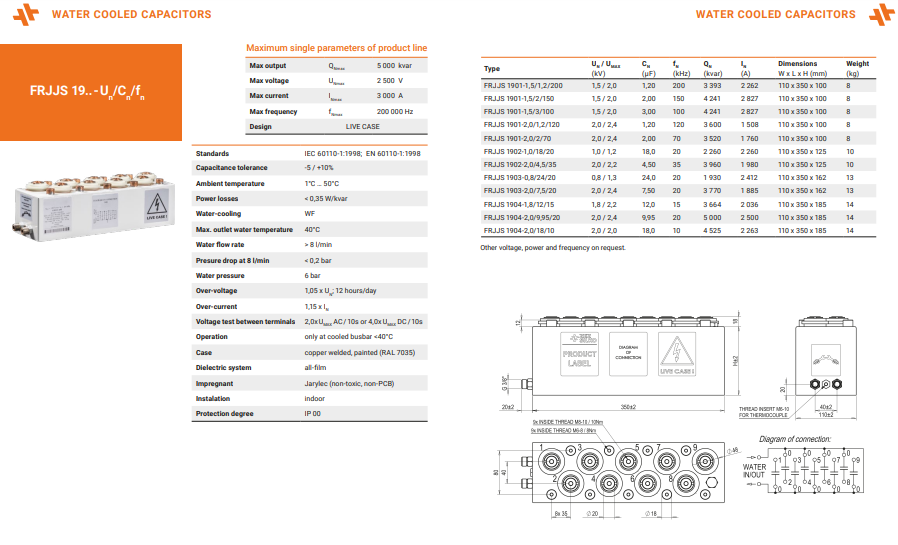

Приклад позначення FRJJS:
F-конденсатор СЧ
R-багатосекційний: додаткові виводи; U – одна ємність.
J-один вивод на корпусі; H – корпус ізольований.
J-IP00; без розрядних резисторів ; для внутрішнього
встановлення
S-технологія All film.
Наступні після позначення літерами цифри: [конфігурація
(4 цифри)] ⸺ [номінальна напруга, кВ] / [загальна ємність,мкФ] / [номінальна частота. кГц]
Основні технічні дані:
Тип
діелектрика: просочений all-film
|
|
Перенапруга : 1,05 х (макс. напруга) - 12
годин на день
|
|
Формула
визначення потужності:
QN = UN2 • CN • 2π • fN • 10-9 [кВАр]
|
Робоча частота: 40 - 200 000 Гц
|
Надструм : 1,15 х IНОМ
|
Втрати власні (tg): 0,0005
|
Випробувальна напруга між виводами: 2 х ( ном.напруга АС) - 10 с чи
4х(ном.напруга DС) - 10 c
|
Робоча температура: від 0 до +40 °С
|
Випробувальна напруга між виводами та корпусом: 5000 В АС - 10
с.
|
Формула
визначення струму:
IN = QN / UN чи IN = UN • CN • 2π • fN • 10-6 [А],
де IN, UN, fN, QN – відповідно
номінальні струм, напруга, частота і потужність
|
Витрати води: 2 - 10 літрів/ хвил.
|
Робоче положення: вертикальне
|
Максимальний тиск води 0,6 МПа
|
Стандарт: IEC 60110-1:1998; EN 60110-1:1998
|
Просочувальна
рідина: JARYLEK - суміш бензилтолуена та дибензилтоуена не містить РСВ, є біодеградуючою
і має добрі електричні властивості
|
Відхилення ємності -5 / + 10 %
|
|
 |
