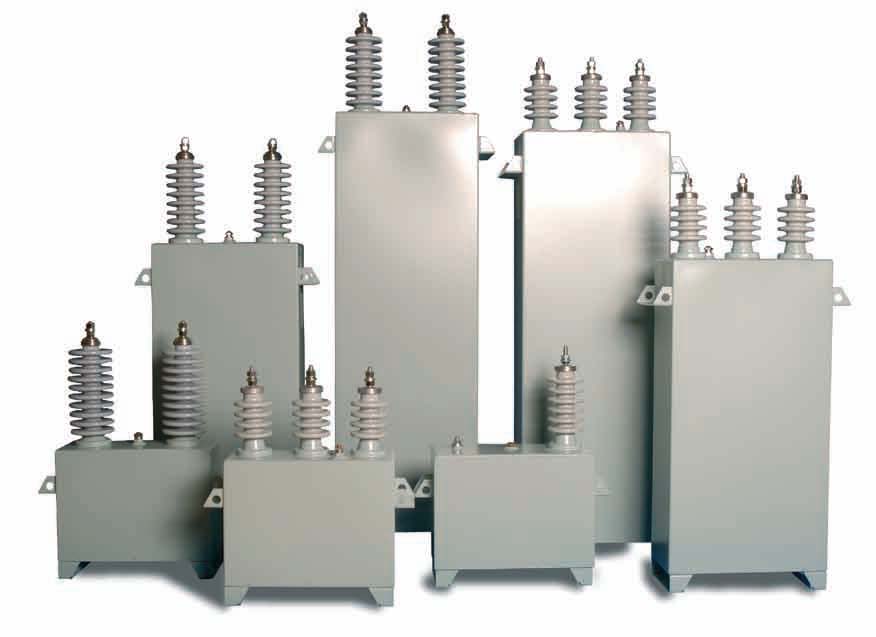

КОНДЕНСАТОРИ ВИСОКОВОЛЬТНІ КОСИНУСНІ ZEZ SILKO
для
компенсації реактивної потужності і фільтрування вищих гармонік
Конденсатори середньої напруги («високовольтні) виготовляються
за повністю плівковою технологією (all-film).
Діелектриком є поліпропіленова фольга, просочена синтетичною рідиною, відомою
під торговою назвою JARYLEC, яка нешкідлива для здоров'я та екологічно чиста.
Електроди виготовлені з алюмінієвої фольги. Така конструкція забезпечує
надзвичайно низькі втрати конденсаторів.
Внутрішнє з’єднання у трифазних конденсаторів – у зірку і позначається літерою «Y»,
для однофазних — «I». Конденсатори мають
вбудовані внутрішні розрядні резистори, що знижують напругу до 75 В протягом 10
хвилин. Трифазні і однофазні ємнісні блоки
знаходяться в повністю ізольованих контейнерах.
Технічні дані:
Параметр
|
Значення
|
Номінальна напруга:
|
1 … 15 кВ (для 3-фазних); 1 …
24 кВ ( для 1-фазних)
|
Номінальна потужність / ном. частота:
|
25 … 1000 кВАр / 50 Гц (чи
60 Гц)
|
Перевантаження за напругою:
|
макс. напруга 1,1 х Uном (8 год. на добу); 1,15 х Uном (30 хв. на добу); 1,2 х Uном (5
хв. на добу); 1,3 х Uном (1 хв. на добу).
|
Перевантаження за струмом:
|
1,5 х
|
Макс.
пусковий струм:
|
300 x Іном
|
Статистична
тривалість функціонування
|
> 150000 годин
|
Категорія
температури:
|
-25°С/ С (інше за замовленням)
|
Розрядні резистори:
|
75 В макс. /
10 хвилин
|
Потужність
втрат діелектрика:
|
0,06 Вт/ кВАр.
|
Повна
потужність втрат:
|
менше 0,2 Вт/ кВАр.
|
Ступінь захисту:
|
IP00
|
Стандарти:
|
ІEС 60871 - 1, EN 60871 – 1
|
Детально – див. на сайті: https://www.zez-silko.com/data/uploadHTML/files/download-catalogues/ZEZSILKO-KATALOG-PFC.pdf
Примітка.
За замовленням можливо поставити конденсатори з
одним полюсом на корпусі.
Конденсатори
зазвичай призначені для внутрішнього встановлення. За замовленням можливо поставити кенденсатори для зовнішнього встановлення, у
випадку ступеню захисту ІР 42 (до 12 кВ).
За домовленістю з виробником можливо також
поставити конденсатори без внутрішнього захисту, з іншими параметрами, як,
наприклад, напруга (в трифазному виконанні до 12 кВ і в однофазному виконанні
до 24 кВ) чи потужність.
За замовленням можливо поставити конденсатори з давачем тиску 24 В/
2 А.

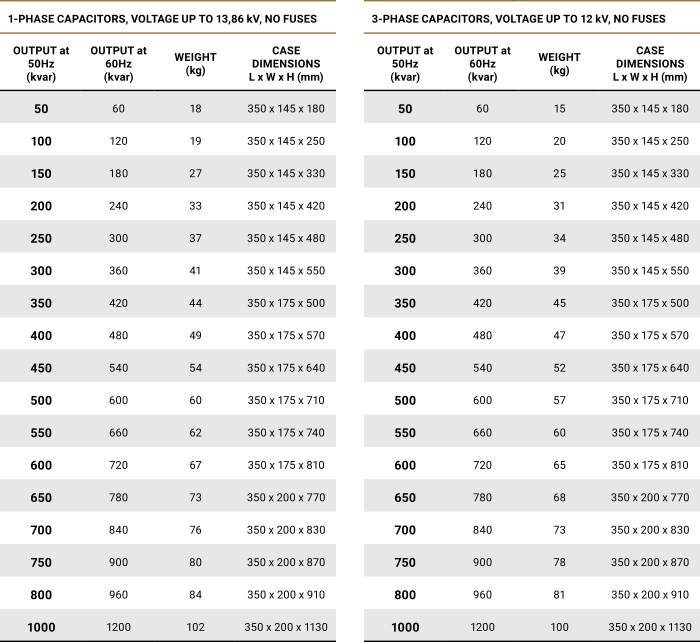

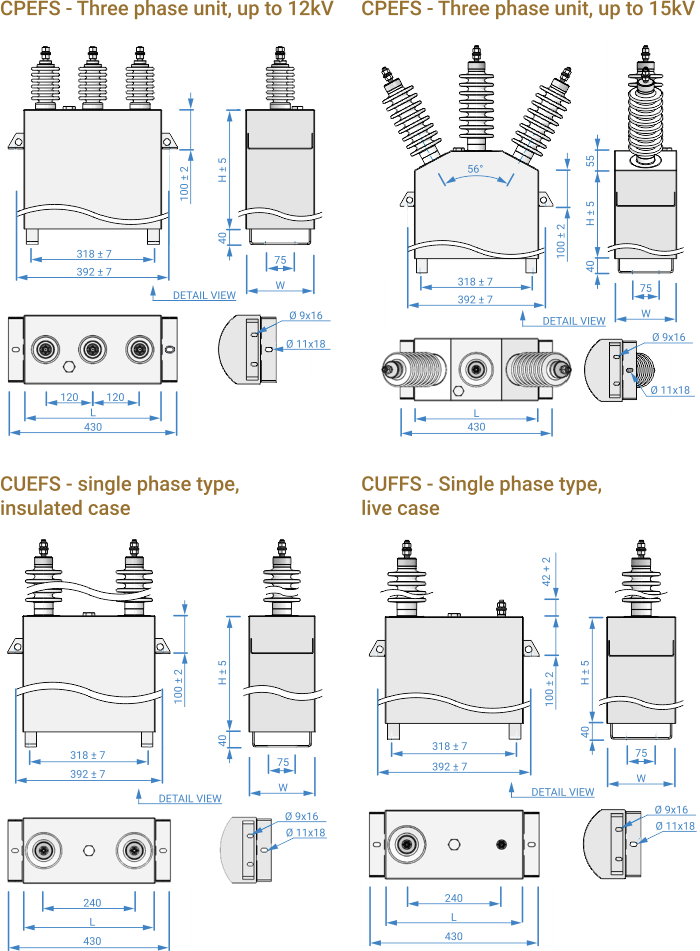

Вага і розмір

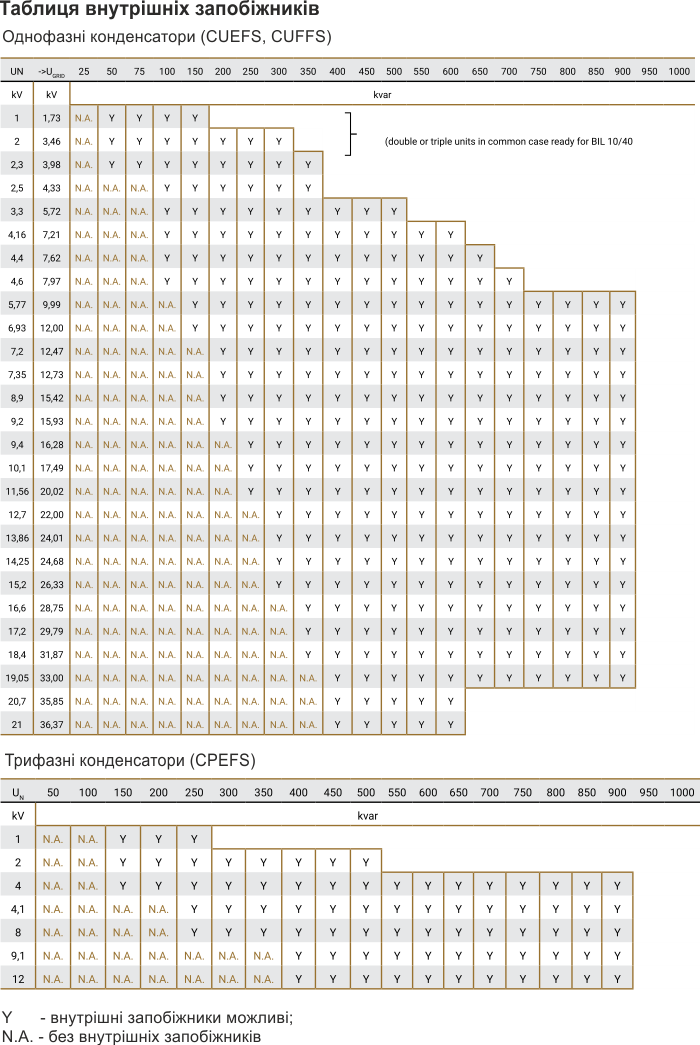

та можливість встановлення внутрішніх запобіжників однофазних і трифазних конденсаторів подаються у нижченаведених таблицях.
|
