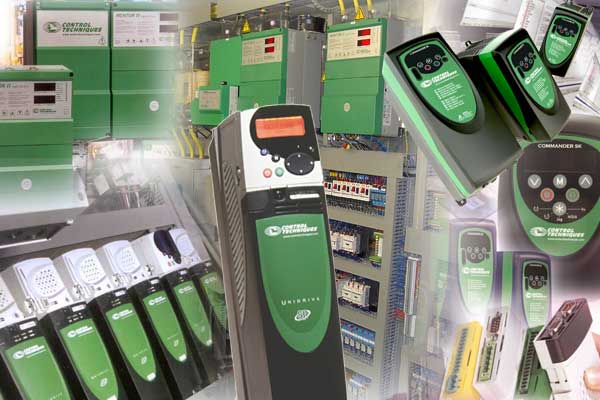

Серия электроприводов Сommander SX, SK , SP
Серия Сommander-это серия электроприводов общего назначения. В серию входят электроприводы мощностью от 0.37 до 37 кВт, со степенью защиты до IP 66, с возможностью подключения широкого набора модулей. Общей чертой серии Сommander является доступная цена, небольшие габариты, удобное подключение. Важной особенностью, является простота настройки электропривода: для 95% применений необходимо настройка только 10 параметров. Основное применение -это задачи управления насосами, вентиляторами, конвейерами, экструдерами, рольгангами, задвижками, а так же подъемно-транспортными механизмами.

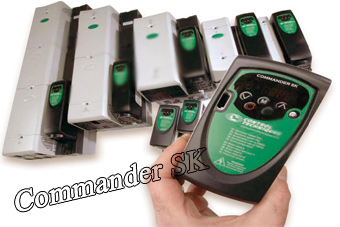

СOMMANDER SK
Электропривод Сommander SK мощьностью до 132 кВт -это совершенно новое поколение в серии электроприводов общего назначения .
Сохранив в себе все достоинства и преимущества лучших электроприводов, Сommander SK имеет множество новшеств и интеллектуальных функций. Сommander SK является одним из самых компактных и легких изделий существующих на рынке, при этом его встроенный контроллер позволяет гибко управлять дополнительным оборудованием и сократить затраты на разработку системы управления . Рассчитан на работу с насосными агрегатами, вентиляторами , конвейерами, экструдерами и в т.ч. подъемно-транспортными механизмами. Открытая архитектура и набор дополнительных модулей позволяют создать максимально гибкую, надежную и ефективную систему.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Напряжение питания -200 – 480 В; Номинальная частота – 48-62 Гц;
Встроенный ЭМС фильтр (соответствует международным стандартам ЭМС);
Поддержание номинального момента в режиме векторного управления в разомкнутом контуре на частоте 1 Гц;
Выходная частота – 0-150 Гц;
Перегрузочная способность – 150% номинального тока в течении 60 с.
Система тепловой защиты Intelligent Thermal Management (ITM);
Поддерживает различные сетевые протоколы: Modbus RTU (встоен), Profibus, DeviceNet, CANopen, INTERBUS, Ethernet-опции;
Дискретных входов -4; дискретных выходов -1, аналоговых входов -2, аналоговых выходов 1.
Удобные подключения и настройка;
Возможность автонастройки на двигатель без вращений вала;
Возможность быстрого доступа и настройки дополнительных параметров:
настройка ПИД регулятора;
счетчик кВт часов;
8 предустановленных значений скорости;
карта параметров значений скорости;
SmartStick-новое средство для программирования и хранения параметров, упрощает настройку.
Встроенная светодиодная панель ,при этом дополнительная ЖК панель может быть удалена до 100м
Возможность монтажа на DIN-рейку

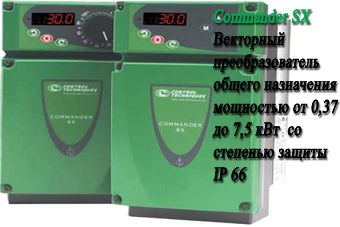

СOMMANDER SХ
СOMMANDER SХ- новейший электропривод мощностью от 0.37 до 7.5 кВт, выполнен со степенью защиты IP 66, NEMA 4X.Основная область применения- любая промышленность где предъявляют повышенные требования к пыле- и влаго-защищенност. Работает от -100?С до +50?С .
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ :
Напряжение питание 380В;номинальная частота 48 – 62 Гц;
Степень защиты IP 66, NEMA 4X позволяет монтировать электропривод вблизи электродвигателя;
Отсутствуют электролитические конденсаторы и вентилятор;
Встроенный логический контроллер для управления внешними устройствами;
Встроенный фильтр электромагнитной совместимости для моделей до 5,5 кВт;
Автоматическая настройка на любой асинхронный двигатель;
Подключение датчика обратной связи –инкрементального энкодера (опция);
Удобное копирование параметров;
Встроенная панель управления (только с кнопками ), кнопки и потенциометр, только дисплей – для удаленного управления;
Поддержка сетевых протоколов ( Profibus DP, CanOpen, Ethernet и т.д.)
Два типа цифровых панелей – светодиодная (SM Keypad) и жидкокристаллическая (SM Keypad Plus ) при этом ЖК панель может быть удалена Джо 300 м и является операторским интерфейсом (НМІ), т.е. выводить сообщения пользователя на Русском языке;
Вольтчастотное или векторное управление в замкнутом или разомкнутом контуре;
Поддержание 150% момента при 0 Гц в замкнутом контуре;
Аналоговое задание 0-10 В, 0-20 мА или 4-20мА; дискретних входов: 4-6, дискретних выходов: 1-2, аналогових входов: 2-3, аналогових выходов 1, релейних входов 1 (2А) + модуль расширения входо/выходов;
Частота коммутации силовых ключей от 3 до 11 кГц;
Линейные и S-образные характеристики разгона и торможения;
Соединение с ПК по RS485 кабелем SE71 (опция);
Встроенный ПИД -контроллер и функция динамического торможения;
Встроенный тормозной транзистор. Подключение резисторов IP 66;
Встроенная защита от перепадов напряжения, обрыва фазы, перегрузки двигателя, перегрева, короткого замыкания и др.

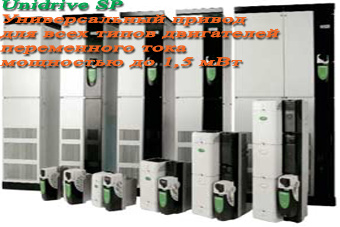

Серия электроприводов Unidrive V3,SP
Unidrive SP - это современный частотно-регулируемый электропривод, представ¬ляющий сочетание высокой надежности и уникальных достижений и иннова¬ций. Широкий диапазон напряжений (от 200 до 690 В) и мощностей (от 0.75 кВт до 1.5 МВт), позволяет применять электропривод, как для стандартных, так и для высоковольтных решений. Электропривод может быть нас¬троен на любые типы асинхронных и серводвигателей( синхронных с посто¬янными магнитами). Unidrive SP может быть использованы, в ка¬честве устройств рекуперации энергии в сеть с коррекцией соs(?). Современная тенденция к построению распределенных и гибридных систем управления от¬ражена в электроприводах серии Unidrive наличием встроенного и наращива¬емого ПЛК, позволяющим максимально снизить затраты при построении сис¬тем управления. Unidrive - лучшее решение для подъемно-транспортных меха¬низмов, моталок, лифтов и станков. Задачи синхронизации и точного поддер¬жания момента и скорости для металлургии, целлюлозно-бумажной, полигра¬фической и станкостроительной промышленности могут быть решены макси¬мально эффективно и быстро. Существенный набор встроенных функци¬ональных блоков (летучие ножницы, управление группой насосов и вентилято¬ров, намотка/размотка, лифт, синхронизация и. др.) существенно снизит тру¬дозатраты при проектировании. Новейшие материалы радиатора и корпуса позволяют монтировать до 8 электроприводов Unidrive SP без воздушного зазо¬ра, что позволяет снизить габариты и вес электротехнических шкафов.
Основные характеристики
. пять режимов работы в разомкнутом и замкнутом контурах;
. резервное питание от батарей 48-90В DC;
. независимое питание блока управление с сохранением всех данных и
параметров;
. наличие трех универсальных слотов расширения позволяет создавать
различные комбинации дополнительных модулей (сетевые, обратной связи,
входы/выходы, приложений);
. Modbus RTU в базовой конфигурации;
. Опции: Profibus -DP (12 Мбит/с), Device-Net, CANopen, Ethernet IP, Sercos
. контур скорости:
. время обновления 250 мкс, полоса пропускания 150 Гц;
. ПИД коэффициенты в абсолютных единицах;
. встроенные наборы параметров для работы с несколькими
двигателями;
. плавная настройка в on-line режиме;
. выбор источника обратной связи.
. контур тока:
. время обновления 83 мкс, полоса пропускания 830 Гц;
. переключение режимов управления в работе;
. управление моментом для минимизации ошибки по скорости в момент разгона;
. точность поддержания момента до 0.01.
. аналоговые входы: 1 высокоточный дифференциальный (16 bit) и 2 общего назначения с временем обновления 250 мкс или 4мс
. аналоговые выходы: 2 общего назначения с временем обновления 250 мкс;
. цифровые входы: 1 - для защитного отключения с временем обновления <1 мс, 6 - общего назначения со временем обновления 4 мс, 2 входа из 6 с возможностью настройки 250 мкс
. цифровые выходы: 3 общего назначения с частотой обновления 4 мс
. один выход реле с нормально-разомкнутыми контактами;
. один выход для управления реле безопасности или катушкой контактора;
. возможность значительного увеличения количества входов/выходов за счет опционного модуля SM-I/O Plus.
. Возможность работы в сети по протоколу CT-Net (5 Mb/s) для задач
позиционирования и синхронизации
. ... и множество других функции

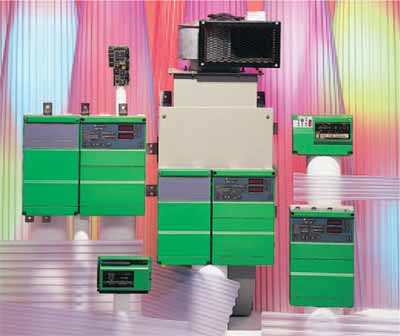

Тиристорный преобразователь MENTOR II
Mentor II
Цифровой привод постоянного тока с изменяемой скоростью вращения 25 А – 1850 А, одно- и четырехквадрантный Mentor II – это полностью программируемый привод постоянного тока, выпускаемый в широком диапазоне мощностей, с унифицированным интерфейсом
управления. В простых применениях, где приводы работают поодиночке, конфигурирование выполняется быстро и с минимумом параметров. Добавление модуля создания
приложений (MD29) улучшает эффективность приводных систем, предоставляя возможность
использования местного интеллектуального управления. Такой подход затем можно использовать
для того, чтобы исключить из системы головной контроллер, спроектировав распределенную систему управления, используя шину CTNet и системный пакет программирования (SYPT), что позволяет создать программный логический контроллер в соответствии со стандартом IEC61131-3. Для тех случаев, когда требуется объединение с головным контроллером системы,
выпускается целый ряд адаптеров fieldbus.
Основные особенности
• Широкий диапазон сетевых коммуникационных интерфейсов
• Конфигурируемые пользователем аналоговые и цифровые входы привода
• Простое в использовании настроечное программное обеспечение Mentorsoft
• Рекуперация до 1.15 х Uс.к.в.
• Возможность работы в одном или четырех квадрантах
• Обратная связь по напряжению на якоре, через тахогенератор или энкодер, с обнаружением исчезновения сигнала обратной связи
• Разрешение 0.025% при аналоговом задании скорости
• Поддержание скорости с точностью 0.1% при 100% изменении нагрузки с обратной связью через тахогенератор
• Встроенный контроллер возбуждения с защитой от обрыва поля
• Возможность выдерживать перегрузку 150% в течение 30 секунд с защитой двигателя от перегрузки
• Сужающееся ограничение по току
Основные преимущества
Простое управление
Используя встроенную панель управления или через стандартный коммуникационный интерфейс с головного компьютера можно легко осуществить установку
параметров привода. Можно быстро сконфигурировать привод для стандартных применений, используя не более 10 параметров.
Ускоренная настройка привода
Программирование Mentor II никогда не было более легким. Разработанный с учетом экономии времени на ввод
устройства в эксплуатацию, привод имеет логичную и удобную систему функциональных меню, просматриваемую и редактируемую с помощью навигационных клавиш.
Более качественное управление Усовершенствованный алгоритм самонастройки позволяет улучшить характеристики токового контура для получения
наиболее универсального отклика на возмущение на всех скоростях. Характеристики привода также можно улучшить, воспользовавшись цифровым ПИД-регулятором скорости.
Больше функций
Основная печатная плата разработана так, что ее стандартно можно дополнить большим количеством дополнительных функций.
Большой системный потенциал Все аналоговые и большинство цифровых входов пользователь может сконфигурировать сам, что действительно делает Mentor II более гибким и многообразным по сравнению с существующими приводами.
Широкий диапазон, более гибкая коммуникация Mentor II способен осуществлять связь с контроллером и головным компьютером непосредственно или через
дополнительные интерфейсные платы. Это достигается с помощью стандартного порта RS485 (см. характеристики).
Цифровой контур управления скоростью и положением Позволяет синхронизировать несколько приводов синхронно по скорости и положению.
Намотка/размотка Крутящий момент привода непрерывно регулируется с целью компенсации изменения диаметра катушки, потерь в агрегате и инерции катушки.
Ориентация вала Позволяет пользователю указать конечное положение вала двигателя в соответствии с данными электронной обратной
связи, например маркерным сигналом от энкодера.
Регулировка положения достигается простым изменением значения соответствующего параметра.
"S" рампа Данная возможность обеспечивает нелинейную функцию изменения скорости на каждом конце определяемой пользователем рампы ускорения/замедления.
Таблица номиналов Mentor
|
Тип привода и модель |
Типовой (1) номинал
двигателя при 400 пост. тока |
Макс. непрерывный
номинальный ток (А) |
Рекомендуемый номинал
предохранителя |
Типовый размер кабелей, входного для пер. тока и выходного для пост. тока |
|
Один квадрант |
Четыре квадранта |
кВт |
л.с. |
Вход пер.
тока |
Выход пост.
тока |
HRC перем. тока
на входе (А) |
Полупроводник
( 2)
|
мм2 (3) |
AWG (4) |
Метод
охлаждения
|
Маск. ток возбуждения
(А)
|
|
|
Вход пер. тока, (А) |
Выход пост. тока,(А) |
|
|
М25 |
M25R |
7.5 |
10 |
21 |
25 |
32 |
35 |
40 (5) |
4 мм2 |
10 |
Конвекция |
8 (7) |
|
М45 |
M45R |
15 |
20 |
38 |
45 |
50 |
60 |
70 (5) |
6 мм2 |
6 |
Конвекция |
8 (7) |
|
М75 |
M75R |
30 |
40 |
60 |
75 |
100 |
100 |
125 (5) |
25 мм2 |
2 |
Конвекция |
8 (7) |
|
М105 |
M105R |
37.5 |
50 |
88 |
105 |
100 |
125 |
175 (5) |
35 мм2 |
1/0 |
Конвекция |
8 (7) |
|
М155 |
M155R |
56 |
75 |
130 |
155 |
160 |
175 |
250 (5) |
50 мм2 |
3/0 |
Охлаждение
вентилятором |
8 (7) |
|
М210 |
M210R |
75 |
100 |
175 |
210 |
200 |
250 |
300 (5) |
95 мм2 |
300МСМ |
Охлаждение
вентилятором |
8 (7) |
|
М350 |
M350R |
125 |
68 |
292 |
350 |
355 |
400 |
550 (5) |
150 мм2 |
|
Охлаждение
вентилятором |
10 (8) |
|
М420 |
M420R |
150 |
200 |
350 |
420 |
450 |
500 |
700 (5) |
185 мм2 |
|
Охлаждение
вентилятором |
10 (8) |
|
М550 |
M550R |
200 |
268 |
460 |
550 |
560 |
700 |
900 (5) |
300 мм2 |
|
Охлаждение
вентилятором |
10 (8) |
|
М700 |
M700R |
250 |
335 |
585 |
700 |
630 |
900 |
1000 (5) |
2x185 мм2 |
|
Охлаждение
вентилятором |
10 (8) |
|
М825 |
M825R |
300 |
402 |
690 |
825 |
800 |
1000 |
1200 (5) |
2x240 мм2 |
|
Охлаждение
вентилятором |
10 (8) |
|
М900 |
M900R |
340 |
456 |
750 |
900 |
1000 |
1200 |
2x700 (5) |
2x240 мм2 |
|
Охлаждение
вентилятором |
20 (8) |
|
М1200 |
M1200R |
450 |
603 |
1000 |
1200 |
1250 |
2x700 |
2x900 (5) |
3x400 мм2 |
|
Охлаждение
вентилятором |
20 (8) |
|
М1850 |
M1850R |
750 |
1105 |
1540 |
1850 |
2000 |
2x1200 |
2x1000 (5) |
3x400 мм2 |
|
Охлаждение
вентилятором |
20 (8) |
(1) Этот номинал может быть увеличен при более высоком напряжении на якоре
(2) Пнредохранители постоянного тока должны быть быстродействующими полупроводникового типа на номинальное напряжение 500 В постоянного тока при напряжении питания 480 В , и 700 В постоянного тока при напряжении питания 525 В, и 1000 В постоянного тока при 660В
(3) Размеры приведены для бронированных 3-х и 4-х проводных кабелей с изоляцией из ПВХ с медными жилами, прокладываемых в соответствии с определенными условиями
(4) РАзмеры кабелей приведены для температуры окружающей среды 300 С (8600F),1.25 то номинального тока, для температуры 7500С (16700F) для медного провода не более , чем с тремя жилами, проложенном в кабеле проводе или кабельном лотке.Полдьзователь должен обеспечить наличие дополнительной защитной цепи. Все провода должны ссответствовать статье 301 стандарта NEC и соответствовать электрическим нормативам.
(5) Не требуется для одноквадрантного режима. Возможно не потребуется в применениях, в которых инерция нагрузки мала и режим рекуперации используется достаточно редко.
(7) Модели М-25 - М-210 включительно стандартно оснащяются контроллером поля MDA3
(8) Фиксированное напряжение .Имеется дополнительные контроллер поля FXM5
Опции/Програмное обеспечение
| Modbus (MD29/MD29AN) |
| Плата создания придожений(MD29) |
| Интерфейс СТ Net (MD29AN) |
| Интерфейс Profibus-DP (MD24) |
| Интерфейс DeviceNet (MD25) |
| Интерфейс Interbus-S (MDIBS) |
|
Модуль расширения входов/выходов
(блок входов/выходов) |
| Контроллер поля (FXM5) |
| MentorSoft |

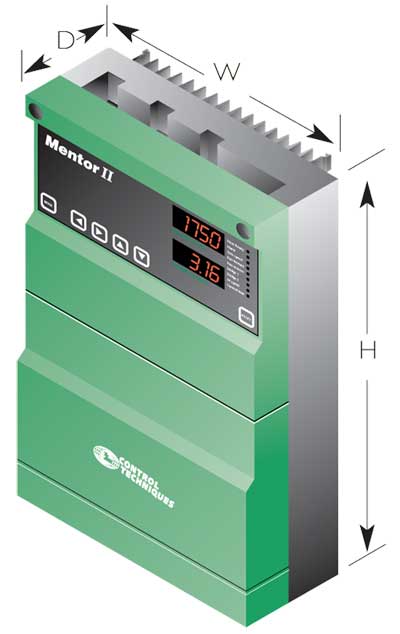

| ТИП |
Габариты (мм) |
Масса (кг) |
|
H |
W |
D |
|
| M25, M45, M75 |
370 |
250 |
150 |
10 |
| M25R, M45R, M75R |
370 |
250 |
150 |
11 |
| M105 |
370 |
250 |
197 |
14 |
| M105R |
370 |
250 |
197 |
15 |
| M155, M210, M155R, M210R |
370 |
250 |
197 |
21 |
| M350 |
405 |
450 |
280 |
22 |
| M350R |
405 |
450 |
280 |
23 |
| M420, M550 |
423 |
450 |
280 |
22 |
| M420R, M550R |
423 |
450 |
280 |
23 |
| M700, M825 |
423 |
450 |
280 |
27 |
| M700R, M825R |
423 |
450 |
280 |
30 |
| M900, M1200, M1850 |
1045 |
450 |
510 |
70 |
| M900R, M1200R,M1850R |
1045 |
450 |
510 |
120 |
|
 |
