БАГАТОФУНКЦІОНАЛЬНІ
АКТИВНІ ФІЛЬТРИ
ДЛЯ ПАРАЛЕЛЬНОГО ПІД'ЄДНАННЯ
Опис
Активні фільтри типу AFQ для
паралельного під'єднання, за рахунок багатофункціональності, забезпечують
найбільш повне вирішення проблем, пов'язаних із якістю електроенергії в трифазних
промислових, комерційних або сервісних мережах/установках, викликаних не тільки
ннаявністю вищих гармонік, але й споживанням реактивної потужності (зазвичай ємнісного
типу).
Функції, які властиві всім моделям, наведено нижче.
·
Багатодіапазонна напруга
(230 * - 400 - 480 В) і подвійна частота (50/60 Гц).
·
Зменшення струмів
гармонік до 50-ї гармоніки (2500 Гц).
·
Користувач може
вибрати частоти для гармонік, які треба фільтрувати, щоб досягти більшої
ефективності фільтра.
·
Коригування
коефіцієнта потужності та індуктивних і ємнісних струмів.
·
Симетрування (збалансування) фазових струмів.
·
Якщо потрібні більші можливості фільтрації, паралельно можна під’єднати до
8 фільтрів, які можуть мати різний номінальний струм (фільтри повинні бути
однаковими за моделями AFQ-3W або AFQ-4W).
Окремі розробки для застосування в складі гібридних фільтрів.
Технічні
характеристики
Електричні
параметри
|
Фазна напруга
|
230*
- 400 - 440 - 480 В АС ±
15%
|
Частота
|
50 Гц / 60 Гц (± 4 Гц)
|
Режим під’єднання
|
3 фази (3 або 4 проводи)
|
Характеристики фільтру
|
Діапазон струмів
гармонік
|
Від 2-ї до 50-ї гармонік
|
Специфічний вибір
гармонік
|
Від 3-ї до 25-ї гармонік (тільки непарні
гармоніки)
|
Функція
коригування потужності
|
Застосовано
|
Технологія
контролера
|
DSP
(цифровий процесор сигналів)
|
Миттєвий час
реакції
|
<
1 мс
|
Захист від
надструмів
|
З ахист шляхом
зниження струму до номінального струму фільтра
|
Зв'язок / Програмне
забезпечення
|
(Інтерфейс) RS-485/Modbus
/ PowerStudio
|
Рівень шуму
|
<
70 дБ
|
Максимальне споживання енергії
|
1 кВт→ 25 A, 1.7 кВт → 50 A,
3.5 кВт → 100 A, 5.7 кВт → 150 A,
6.1 кВт → 200 A
|
Графічний дисплей
|
LCD
сенсорний екран
|
Трансформатор струму
|
Діапазон
трансформатора
|
від 5/5 A дo 5000/5 A
|
Потрібна
кількість
|

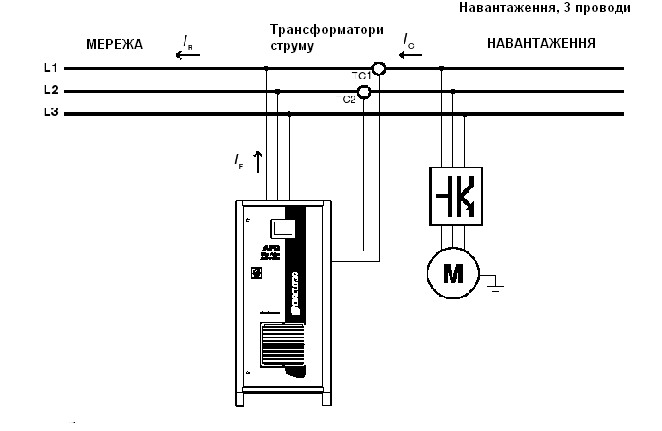

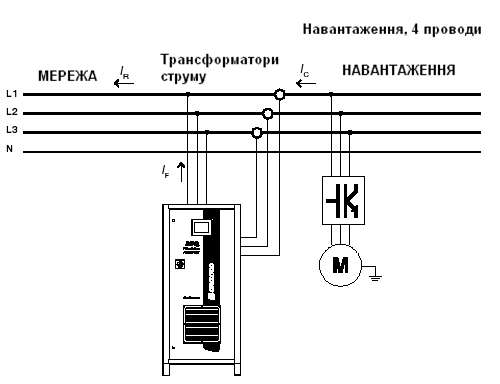

2 (тільки для 3-провідної) чи 3
|
Місце
розташування
|
Навантаження
або джерело **
|
Функції
екрана
|
Опція керування
|
Фільтр увімкн. / вимкн., скидання аварійного
сигналу та опис стану фільтра
|
Функції програмування
|
Вибір гармонік, які треба фільтрувати,
що дозволяє здійснювати функцію балансування(симетрування) та/чи функцію корекції коефіцієнта потужності, коефіцієнт трансформації струму, мінімальний робочий струм, алгоритм керування та кількість одиниць паралельних активних фільтрів AFQ
|
Відображення електричних параметрів
|
Значення напруг
та струмів; активна, реактивна і повна потужність; коефіцієнт потужності.
Гармоніки струму та таблиці спектрів гармонік
|
Стандарти
|
Обмеження гармонік
|
IEC 61000-3-4, IEEE 519-1992
|
Електричне
проектування
|
IEC 60146
|
Електрична безпека
|
EN 50178
|
Електромагнітна сумісність
|
EN 55011, IEC EN 50081-2,
IEC 61000-4-2,
IEC 61000-4-3, IEC 61000-4-4,
IEC 61000-4-5, IEC 610004-6, IEC 61000-6-2
|
Умови навколишнього середовища
|
Робоча
температура
|
0 ...+40 °C
|
Вологість
|
0%...90% (без конденсації)
|
Максимальна висота
|
2 000 м
|
Особливості корпусу
|
Збірка
|
Самонесуча металева шафа
|
Ступінь захисту
|
IP 21
|
монтаж
|
Використання в
приміщенні
|
*-за запитом
**-тільки індивідуальні пристрої, не паралельно з’єднані
Типономінали
Номінальна напруга
|
Фазний струм
|
Максимальний струм
|
Тип
|
Код
|
230*
- 400 - 480 В
змінного струму
|
25 A
|
50 A
|
AFQ-3W-25A-480
|
R7H772
|
50 А
|
100 А
|
AFQ-3W-50A-480
|
R7H774
|
100 А
|
200 А
|
AFQ-3W-100A-480
|
R7H775
|
150 А
|
300 А
|
AFQ-3W-150A-480
|
R7H776
|
200 А
|
400 А
|
AFQ-3W-200A-480
|
R7H777
|
*-за запитом
Розміри
Тип
|
Розміри (ш x в x г)
|
Вага (кг)
|
AFQ-3W-25A-480
|
500 x 830 x 454 мм
|
135
|
AFQ-3W-50A-480
|
655 x 1350 x 450 мм
|
212
|
AFQ-3W-100A-480
|
655 x 1470 x 585 мм
|
272
|
AFQ-3W-150A-480
|
1190 x 1900 x 722 мм
|
505
|
AFQ
-3W-200A-480
|
1190 x 1900 x 722 мм
|
511
|
|
 |
