КОНДЕНСАТОРИ СЕРЕДНЬОЇ ЧАСТОТИ
Офіційний представник заводу-виробника ZEZ SILKO ( Чеська Республіка )
Новий каталог конденсаторів СЧ можна знайти за посиланням:
https://www.zez-silko.com/data/uploadHTML/files/download-catalogues/ZEZSILKO-KATALOG-INDUCTION-HEATING.pdf
Використання та конструкція
Конденсатори призначені для використання
- в електричних мережах та джерелах електроживлення з керуванням змінною напругою до 3 кВ, з частотою від 40 до 200 кГц;
- для підвищення коефіцієнта потужності для індуктивного нагрівання , а також для зміни характеристик напруги чи частоти в LC - контурах.
Конденсатори зазвичай мають водяне охолодження. Конструкція діелектрика активної частини характеризується дуже низькими втратами. Конденсатори просочені синтетичною рідиною, безпечною для здоров’я та довкілля . Кожний активний елемент навитка має внутрішній топкий (плавкий) запобіжник. Конденсатори призначені тільки для внутрішнього монтажу в шафах та обладнанні.
Технічні дані:
Тип діелектрика: просочений all-film
Робоча частота: 40 - 200 000 Гц
Втрати власні (tg): 0,0005
Просочувальна рідина: JARYLEK - суміш бензилтолуена та дибензилтоуена
Робоча температура: від 0 до +40 °С
Витрати води: 2 - 10 л/ хвил.
Максимальний тиск води 0,6 МПа
Маса конденсатора 25 кг
Стандарт: IЕC 60110-1-1998
Просочуюча рідина не містить РСВ, є біодеградуючою і має дуже добрі електричні властивості.

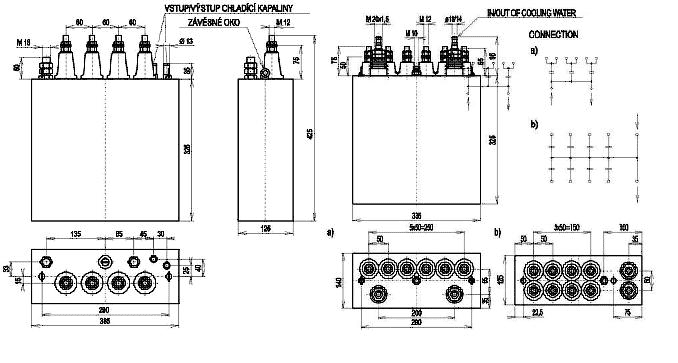

Таблиця основних типономіналів (рис.1):
|
Тип конденсатора* Ємність, мкФ |
Напруга, В |
Струм, А |
|
|
FRJJS 1 - 8 |
8 |
2000 |
800 |
|
FRJJS 1 - 10 |
10 |
2000 |
800 |
|
FRJJS 1 - 12 |
12 |
2000 |
800 |
|
FRJJS 1 - 14 |
14 |
1600 |
800 |
|
FRJJS 1 - 16 |
16 |
2000 |
800 |
|
FRJJS 1 - 21 |
21 |
2000 |
800 |
|
FRJJS 1 - 24 |
24 |
1000 |
800 |
|
FRJJS 1 - 28 |
28 |
1500 |
800 |
|
FRJJS 1 - 36,5 |
36 ,5 |
1000 |
800 |
|
FRJJS 1 - 45 |
45 |
1300 |
800 |
|
FRJJS 1 - 50 |
50 |
1000 |
800 |
|
FRJJS 1 - 57 |
57 |
800 |
800 |
|
FRJJS 1 - 60 |
60 |
1050 |
800 |
|
FRJJS 1 - 105 |
105 |
800 |
800 |
За індивідуальним замовленням виготовляються конденсатори на інші ємності у вказаному діапазоні.
Відхилення ємності -5/+10%,
Основний поділ ємності по ізоляторам - 1 : 2 : 2 : 2,
за замовленням можна зробити інший розподіл - 1 :1 :1 :1, 1 : 2 : 2 : 1 та ін.
Вказівки по монтажу:
Конденсатори не можна розміщуватипоблизу джерела термічного випромінювання.
Конденсатори встановлюються тільки у вертикальному положенні, кріпляться з метою виключення їх пересування.
З’єднання конденсаторів виконується гнучкими провідниками із зусиллям затискання не більш ніж 22 Нм.
З 2002 року при замовленні - новий тип позначення (поряд зі старим):
F R J J S 2 0 - 2,0 / 6,9 / 3
__ Номінальна частота,кГц
________Загальна ємність,мкФ
___________Номінальна напруга, кВ
________________Конфігурація ( виконання)
____________________S - all-film (діелектрик)
______________________J - IP 00, внутрішнє встановлення, без розрядних резисторів
_______________________J - водоохолоджувальний
________________________ R - багатосекційний ,імпрегнант -JARYLEC (нетоксична олія)
_____________________________ F - тип- пічний конденсатор
Додаткові технічні дані:
Перенапруга : 1,05 х (максимальна напруга) - 12 годин на день,
Перевантаження струмом: 1,15 х (номінальний струм),
Робоче положення: вертикальне,
Випробувальна напруга між виводами: 2 х ( ном.напруга АС) - 10 с чи 4х(ном.напруга DС) - 10 c,
Випробувальна напруга між виводами та корпусом: 5000 В АС - 10 с.
________________________________________________________________________________________
Конденсатори нових типів виконуються до 25 000 кГц (ємність 6,4 мкФ:8 х 0,8, напруга 800 В - рис.2),
та ємністю до 200 мкФ (4 х 50) (для частоти 2000 кГц, напругою 800 В - рис.3) , з 5 виводами -
на замовлення інші типономінали у вказаних діапазонах.
Нові типономінали конденсаторів мають одиничну потужність до 5,5 МВАр (ємністю до 700 мкФ)! Також виготовляються середньочастотні конденсатори без водяного охолодження.
|
