Регулятор реактивної потужності 6М/12М

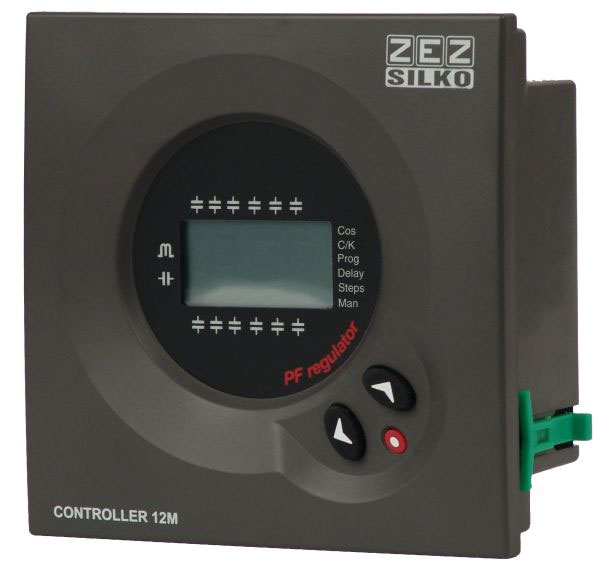

                                               РЕГУЛЯТОР РЕАКТИВНОЇ ПОТУЖНОСТІ PFR 6 / PFR12



     PFR 6/ PFR12 є  новим типом апарата розробленого для простого і ефективного регулювання.
   Регулятор контролює стан розподільчої мережі і на підставі точних і швидких розрахунків підключає або відключає компенсаційні ступені для досягнення необхідного cos ?. Мікропроцесор регулятора вимірює через входи A/D перетворювача мережі напругу і витрату струму споживачем (наприклад, підприємством), і на цих даних, розраховує відношення активної і реактивної потужностей мережі.
   Регулятор здійснює розрахунок базової складової гармоніки активного і реактивного струму по алгоритму FFT. Таким чином, забезпечується точне вимірювання і регулювання, навіть в умовах викривлення струму вищими гармоніками.
   Функції:
 -6 або 12 включених виходів;
 -FCP-  система швидкого алгоритму (мінімізує число включень);
-вимірювання cos ?, з використанням дійсних значень(RMS) напруги і  струму;
- зображення всіх величин на одному дисплеї;
- зображення для легкого і простого управління;
- програмування параметрів під час роботи пристрою;
- повністю цифрові елементи програмування і управління.

Алгоритм роботи по одному з кодів набору ступенів (див інструкцію).


Технічні характеристики:

Основне джерело живлення та вимірювання напруги

 400 В – стандарт. 110, 230, 110, 480 В змінного струсу (АС) +15 % -10 %; 45-65 Гц. Переважно бажане приєднання до фаз L2- L3.

Кабелі живлення

Переріз 1.5 mm2 , від 0.5 до 2 A захисний запобіжник

Коло вимірювання струму

Трансформатор струму, In /5 A AC., бажано у фазі L1.

Мін. Переріз провода. 2.5 mm2

Схема вимірювання струму витоку

Ном. вторин. струм тр-ра струму: I?sec = 2 mA AC. Трансформатор з коефіцієнтом 500: I? = 1 A AC. +20%

Межі вимірювання струму

 0.1 to 5 A AC. (макс. перевантаж. +20 %)

Точність вимірювання

Напруга і струм: 1 %; cos j: 2 % ± 1 знак

Споживання

110 В : 7 ВА (без навантаження ) ; 8 ВА (6 реле); 9.8 ВА(12 реле)

230 В : 7 ВА (без навантаження ) ; 8 ВА (6 реле); 9.6 ВА(12 реле)
400 В : 6 ВА (без навантаження ) ; 7.5 ВА (6 реле); 9.5 ВА(12 реле)
480 В : 7.8 ВА (без навантаження ) ; 8.6 ВА (6 реле); 10 ВА(12 реле)

Контакти вихідних реле

U максимальне: 250 Vac., 10 A змін. стр., AC1.

Захист кабелю та вихідного реле

Переріз кабелю 1.5 mm2 , захист з автоматичним вимикачем (крива C ) запобіжника 6 А або GL 6 А

реле сигналізації

Це реле автоматично  використовується  винятково для сигналізації

 Стандарти

EN 61010, EN 61000-3-3, EN 50081-2, EN 50082-1, EN 50082-2, EN 61000-4-2, EN 61000-4-4, EN 61000-4-8, EN 61000-4-5, EN 61000-4-11? UL 94.

Захист/Ізоляція

Категорія III, Клас II , згідно EN 61010-1

Ступінь захисту

IP51 (встановлене в панель шафи)

IP30 (обладнання не встановлене) згідно з  EN-60529

Граничні умови довкілля

Температурні межі: -20...+60 ?С.  Відносна вологість 95% ( без конденсації). Макс. висота: 2000 м

                                                         Схема підключення
