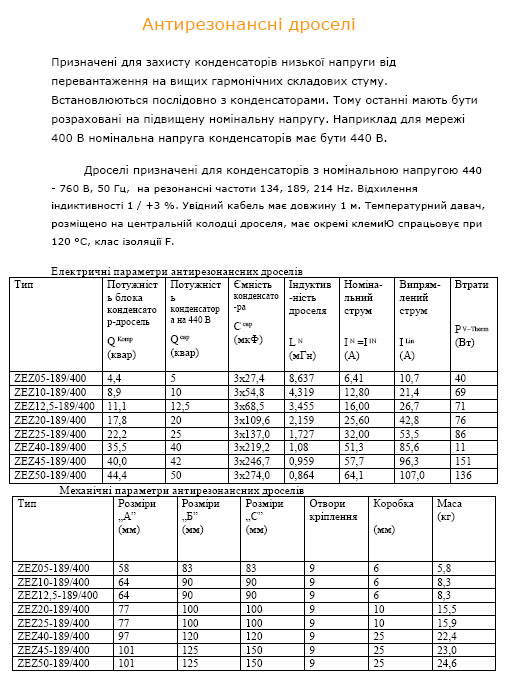

Антирезонансні дроселі

Призначені для захисту конденсаторів низької напруги від перевантаження вищими гармонічними складовими струму. Встановлюються послідовно з конденсаторами. Тому останні мають бути розраховані на підвищену номінальну напругу. Дроселі, підключені до конденсаторів, утворюють послідовний резонансний контур (зазвичай 134,189 або 210 Гц), який запобігає небажаному резонансу, а також діє як широкосмуговий фільтр. Це захищає окремі компоненти системи компенсації від перевантаження. Дроселі відрізняються високою лінійністю і низькими втратами. Зазвичай рекомендується використовувати дроселі при спотворенні напруги THD більше 3%.

Стандарт

IEC EN 60076-6,  IEC EN 61558-2-20

Номінальна напруга

400-800 В 50 Гц

Номінальна потужність

1-100 кВАр

Відхилення індуктивності

-5/+5%

Резонансна частота

134Гц, 189Гц. 210Гц

Клас температури

F (155 C)

Температура навколишнього середовища

40 С

Статистичний строк служби

Більше 200 000 годин

Матеріал виготовлення

Алюміній або мідь (див табл.)

Ізоляція

3 кВ
