Конденсатори середньої (високої) напруги

КОМПЕНСУЮЧІ ТА ФІЛЬТРУЮЧІ КОНДЕНСАТОРИ ВИСОКОЇ НАПРУГИ

Офіційний представник заводу-виробника ZEZ SILKO ( Чеська Республіка )

Використання та конструкція

    Конденсатори призначені для компенсації реактивної потужності та для фільтрації вищих гармонік. Конструкція діелектрика у виконанні all-film (цельноплівкові). Діелектрик - поліпропиленова плівка, просочена синтетичною рідиною, відомою під комерційною назвою “Ярилек”, нешкідливою для здоров’я та екології. Електродами виступає алюмінієва фольга . Кожний моток захищений внутрішнім запобіжником. Підключення активної частини та трифазних одиниць виконане по схемі “зірка” і позначено “Y”. Одиниці мають вмонтовані внутрішні розрядні резистори, які понижують напругу на 50 В до 5 хвилин. У конденсаторів дуже низькі втрати, вони зконструйовані по міжнародно діючим стандартам.

Технічні дані:

Тип діелектрику : конструкція - просочений all-film
Номінальна частота:           50 чи 60 Гц ,                           Номінальна напруга:     UN = 1,0 - 24 кВ,
Номінальна потужність:     25 -1000 кВАр,                         Втрати:                           0,15 W/ кВАр,
Просочувач: М-DBT - суміш моно- та дибензилтоуела,     Стандарти: МЕК 60871-1-2/97
Температурна категорія:- 40 °С (максимальна температура навколишнього середовища + 50°С)

  • Використаний просочувач не містить ні РСВ ні інших токсичних речовин, біологічно усувається та має дуже добрі електричні властивості.
  • Трифазні та однофазні одиниці знаходяться у повністю ізольованих корпусах.
  • По замовленню можливо поставити конденсатори з одним полюсом на корпусі.
  • Одиниці призначені для внутрішнього встановлення. По замовленню можливо поставити одиниці для зовнішнього встановлення, у випадку ступеню захисту ІР 42 (до 12 кВ).
  • По домовленості з виробником можливо також поставити конденсатори без внутрішнього захисту, з іншими параметрами, як, наприклад, напруга (в трифазному виконанні до 12 кВ і в однофазному виконанні до 24 кВ) чи потужність.
  • По замовленню можливо поставити конденсатори з давачем тиску 24 В/ 2 А.

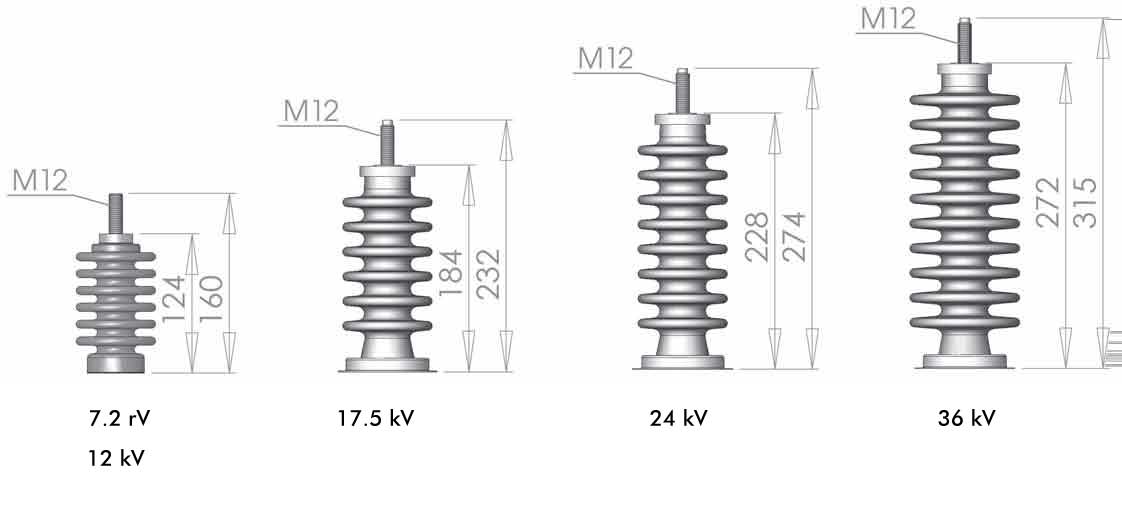

  • Болти вводів М12 підтягувати макс. оберт. моментом 8 Нм.
  • Заземлюючий комбінований затвор М10 підтягувати макс. оберт. моментом 7 Н

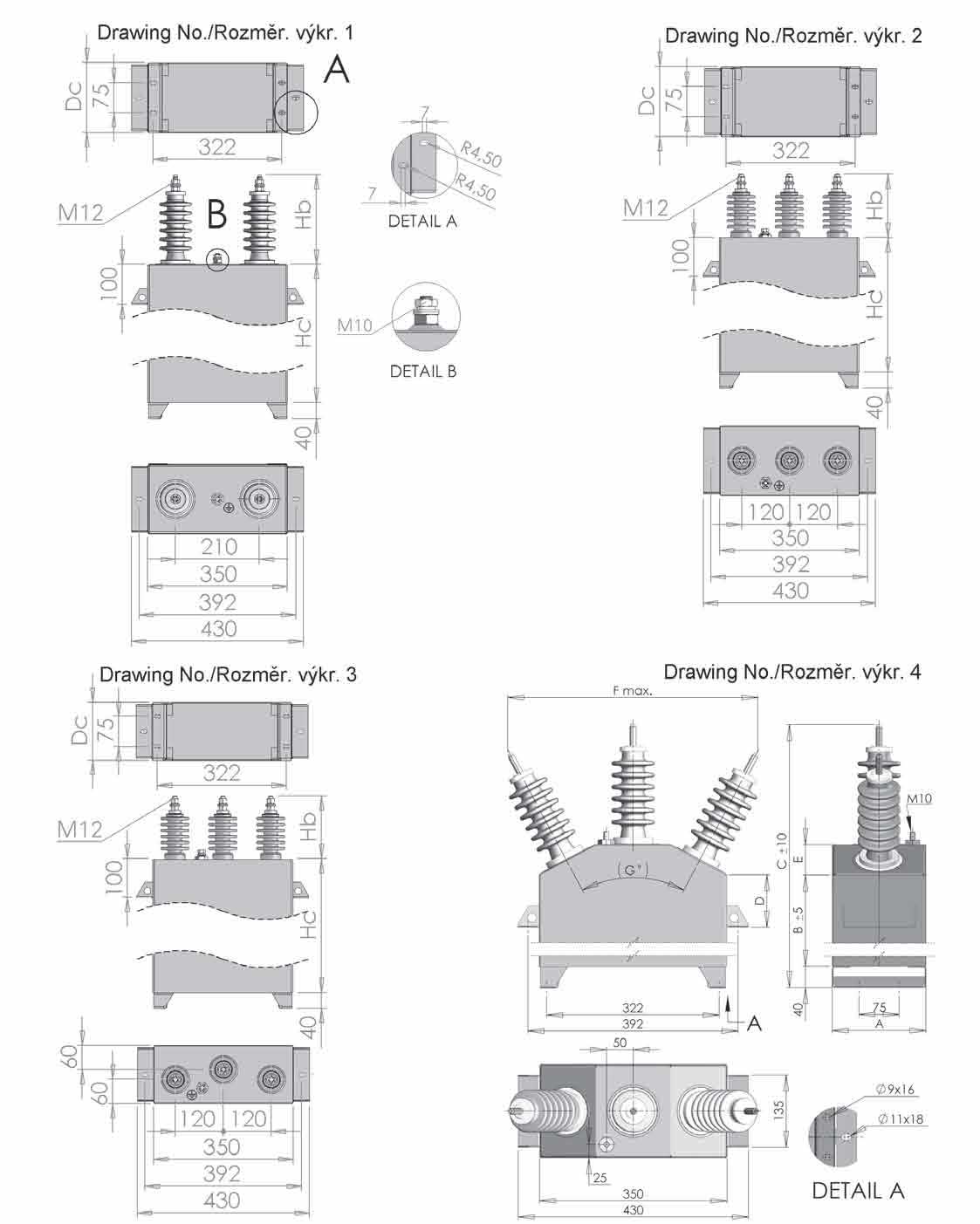

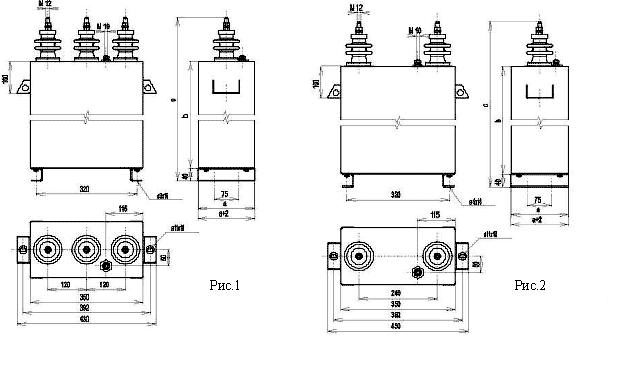

Трифазні  компенсаційні  конденсатори  типу  CPЕFS 23…,

Ном.

потужн.



Габарити,

мм

Вага

Мал.

КВАр



Dc

Hc

кг



50



145

170

17

2/3/4

100



145

260

19

2/3/4

150



145

350

25

2/3/4

200



145

450

31

2/3/4

250



145

550

38

2/3/4

300



145

640

43

2/3/4

350



175

590

48

2/3/4

400



175

670

54

2/3/4

450



175

740

59

2/3/4

500



175

810

64

2/3/4

550



175

890

70

2/3/4

600



175

960

76

2/3/4

650



200

910

80

2/3/4

700



200

970

85

2/3/4

1000



200

1305

114

2/3/4



Однофазні  компенсаційні  конденсатори  типу  CUEFS 23…,

Ном.

потужн.



Габарити,

мм

Вага

Мал.

КВАр



Dc

Hc

кг



50



145

170

14

1

100



145

250

18

1

150



145

330

23

1

200



145

420

29

1

250



145

520

35

1

300



145

600

40

1

350



175

570

45

1

400



175

640

50

1

450



175

710

55

1

500



175

780

60

1

550



175

850

66

1

600



200

920

71

1

650



200

870

75

1

700



200

930

81

1

750
200
990
86
1
800
200
1030
89
1

1000



200

1250

109

1



ПОЧИНАЮЧИ З 2004 РОКУ ЗАВОД-ВИРОБНИК ВИПУСКАЄ КОНДЕНСАТОРИ ТИПУ CPЕFS З  КОРПУСОМ ІЗ НЕРЖАВІЮЧОЇ СТАЛІ, ПРИЗНАЧЕНИХ ЯК ДЛЯ ВНУТРІШНЬОГО ТАК І ЗОВНІШНЬГО ВСТАНОВЛЕННЯ. ТОМУ РОЗМІРИ МОЖУТЬ БУТИ ДЕЩО ЗМІНЕНІ.                        ПРОСИМО КОНСУЛЬТУВАТИСЬ!!!

Конденсатори можуть виконуватись також нестандартних типономіналів за напругою, ємністю, (потужності: до 1000 кВАр в банці), габаритних розмірах, тощо. Найбільш популярні напруги: 1.05, 2.1, 2.4, 3.3, 10.5, 17.5, 20 кВ!
